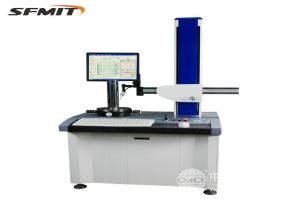

电机圆度仪

电机圆度仪

204
规格/型号:DTP-1000CE
品牌:常州三丰
应用领域:分析检测
产地:江苏 - 常州
厂家/供应商:常州三丰仪器科技有限公司
咨询电话::13061729849(请说明信息源自“中冶有色网”)
更新时间:2025-08-06
级别:待认证

电机圆度仪说明介绍

 常州三丰


工作原理

DTP-1000CE采用电感式位移传感器与非接触测量技术:工件由高精度气浮主轴驱动旋转,传感器垂直扫描工件表面,捕捉径向跳动数据。软件系统对数据进行分析,生成圆度误差曲线(如谐波分析、最小二乘圆),并计算圆度值(如CIR、MIC)、圆柱度及同轴度等参数,支持ISO 12181、GB/T 7234标准。



应用范围

该圆度仪适用于电机轴、轴承内外圈、液压泵轴、精密齿轮轴等旋转零件的形位公差检测,可评估磨削、车削、热处理等工艺的加工精度,满足电机制造、汽车传动系统、机床主轴及航空航天部件的质量验收需求。



产品技术参数


测量范围:Φ1-100mm(工件直径)

分辨率:0.01μm

圆度精度:±0.1μm(符合ISO 1101标准)

旋转速度:1-300rpm(无级调速)

传感器类型:电感式/激光式(可选)

显示方式:15英寸工业触摸屏(支持3D轮廓显示)

数据接口:USB/以太网,支持CAD导入与报告生成

电源:AC220V±10%, 50Hz,功率≤800W

尺寸/重量:1200×800×1800mm / 1500kg


产品特点


高精度气浮主轴:采用空气轴承技术,确保工件旋转精度≤0.05μm,适配超精密检测需求。

非接触测量:电感式传感器避免划伤工件表面,适配软金属或薄壁件检测。

智能分析软件:内置谐波分析、最小二乘圆计算功能,支持ISO标准判据与3D轮廓重建。

自动化操作:支持自动对中、自动扫描与报告生成,提升检测效率。

耐用结构:全大理石基座与恒温控制系统,适应高强度工业环境。

数据管理:支持USB导出至PC或网络共享,助力质量追溯与工艺优化。
