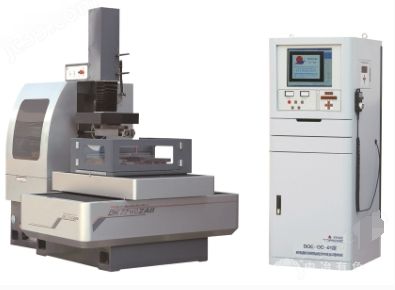

大锥度数控线切割机是一种数控切割设备，它可以用来进行金属材料的线切割工艺。大锥度指的是该设备具有较大的切割角度范围，可以实现从水平切割到较大斜角的切割操作。这种机器通常采用数控系统控制切割过程，使得切割速度和精度都能得到有效控制。它广泛应用于金属加工、机械制造等领域，可用于切割各种形状的工件，如板材、管材等。
大锥度数控线切割机特点：
1、X,Y轴电机可选配步进电机或交流伺服电机，选用伺服电机，可提升机床的刚性，扭矩和插补效应。
2、四轴混合电机有效提升了大摇摆机床的动态响应性，保证了大锥度切割的精度。
3、喷水跟随钼丝倾斜，在切割过程中确保排屑顺畅，有利于稳定进行大锥度加工。
4、混合电机移动快速平稳的特性，使得跳步加工，大锥度加工以及快速移动，钼丝倾斜等操作方面具有明显优势。
5、通过对机床部件的时效，热处理以及有效精密的后续加工装配，使得机床具有良好的精度和精度保持性。
6、电控部分无功率电阻，无变压器，因而拒不发热，所有的能量都用于切割且极大地延缓元器件老化，有利于长时间快速切割。
7、窄脉宽大电流的高频电源特性，运丝电机换向平稳的特性以及机械各个部分精细加工装配的特性，保证了切割工件的表面质量。
8、采用无阻恒流高频电源进行切割加工，有效的避免了电压和电流负冲，从而极大的降低了钼丝的损耗，恒流源技术提升了电源的利用率，减少了电能消耗。
9、创新的峰值电流限制方法和技术，即使大电流切割时，遇到切割短路，由于峰值电流被限，也不会断丝，从而大幅度降低了断丝率。
大锥度数控线切割机技术参数：
中走丝线切割机床(ZAB系列)
技 术 参 数/型号单位DK7732ZAB、DK7740ZAB、DK7750ZAB、DK7763ZAB
工作台面尺寸(宽*长) mm440×680、540×760、640×1020、750×1180
X、Y轴向行程mm320×400、400×500、500×630、630×800
U、V轴向行程mm140x140
承载重量kg600、1000、1600、2000
加工件尺寸mm350
加工锥度/工件厚度 30°/80mm
电极丝直径范围mmφ0.15~φ0.2mm(推荐 φ0.18mm)
走丝速度m/sec1~11.4m/sec 7段变频可调
执行标准mm≤0.015
切割效率mm2/min≥220
表面粗糙度μm一次切割Ra≤2.5，三次切割Ra≤1.1，五次切割Ra≤0.9
控制方式 X,Y,U,V 步进驱动/混合驱动
控制轴数 四轴联动
指令单位mm0.001
供电电源 380V,3Ph,50Hz
工作电流A10
机床消耗功率Kw0.56
工作液 JR3A
工作液箱容积L90
工作液过滤方式 纸芯过滤或意大利泵
控制系统 DQE-DM-03/DQE-DC-01
封闭式防护罩 大包围、封闭
主机重量kg1800、2400、2800、3800
主机外形尺寸mm1800×1400×2150、2100×1750×2250、2300×2100×2300、2600×2250×2350
