产品介绍

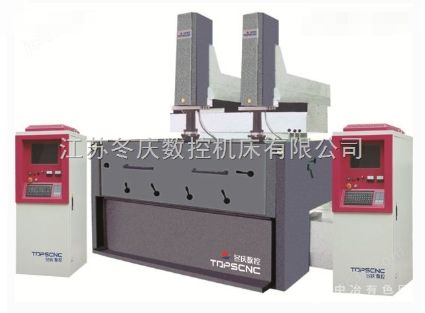

三轴电火花成型机是一种用于制造金属零件的加工设备。它利用电火花放电的原理，通过在工件和电极之间产生高频脉冲放电，在电极表面形成微小的火花，从而将工件材料剥离并制造出所需形状的零件。
三轴电火花成型机通常由三个相互垂直的轴向组成，分别是X轴、Y轴和Z轴。这些轴向允许工件在三个不同的方向上进行移动和定位，以便进行精确的加工操作。使用控制系统可以调整电极的位置和放电参数，以满足具体的设计要求。
三轴电火花成型机广泛应用于模具制造、航空航天、汽车制造等行业，特别适用于加工复杂形状、高硬度或耐磨材料的零件。它具有高精度、高效率和良好的表面质量等优点，可实现微细加工和高精度要求的零件制造。
CNC2180APD三轴电火花成型机技术参数：
规格单位CNC450、CNC540、CNC650、CNC850
工作油槽尺寸(长×宽×高)mm1200×850×4501300×920×4501610×985×5401800×1100×570
工作台面尺寸mm700×400800×500900×5001150×600
X/Y/Z工作行程mm450×350×300500×400×300600×400×350850×500×400
电极夹头至工作台面高度mm300-600300-600350-700350-800
电极头zui大承载重量kgs80100150180
工作台zui大承载重量kgs1000180020003000
机械部分总重量kgs3500380040004300
外形尺寸(长×宽×高)mm1640×1050×21501800×1100×22002000×2320×25302280×2470×2690
油箱容量L8008001000750×2
工作油槽zui高液位mm290290330350
规格单位CNC1060CNC1260CNC1470CNC1680
工作油槽尺寸(长×宽×高)mm1800×1240×5701800×1240×5702250×1300×6502620×1521×700
工作台面尺寸mm1380×8001380×8001500×9001700×1000
X/Y/Z工作行程(单头)mm1000×600×4001200×600×4001400×700×5001600×800×500
X/Y/Z工作行程(双头)mm 1100×800×500
电极夹头至工作台面高度mm500-950500-950600-1150600-1150
电极头zui大承载重量kgs200200400220
工作台zui大承载重量kgs4000400050006000
机械部分总重量kgs520058008000单头11000/双头12500
外形尺寸(长×宽×高)mm2200×3600×29202200×3600×29203850×3650×35003900×3800×3750
油箱容量L900×2900×2950×21800×2
工作油槽zui高液位mm350350380600
规格单位CNC1880CNC2180CNC2510CNC3510
工作油槽尺寸(长×宽×高)mm3000×1540×7003200×1650×7403800×1800×6504500×1800×700
工作台面尺寸mm2000×10002500×12002700×12003500×1200
X/Y/Z工作行程(单头)mm1800×800×5002100×800×6002500×900×600
X/Y/Z工作行程(双头)mm1200×800×5001400×800×6001750×800×6002600×900×650
电极夹头至工作台面高度mm600-1150600-1200650-1250650-1250
电极头zui大承载重量kgs250300400350
工作台zui大承载重量kgs700070001000015000
机械部分总重量(单头)kgs130001500017500
机械部分总重量(双头)kgs15000180001950026000
外形尺寸(长×宽×高)mm3840×4050×40503880×4050×40505500×4000×35006500×5500×4200
油箱容量L2000×22500×22600×24485×2
工作油槽zui高液位mm600550580560
CNC/电气规格
规格单位PS-60CPS-90CPS-120CPS-180CPS-250C
zui大加工电流A6490125192256
zui大电力消耗KVA69121825
控制柜外形尺寸mm700×800×1800700×800×1800700×800×1800700×1200×1800700×1200×1800
控制柜净重kgs230250280380420
zui大加工效率mm3/min4004506809601280
*表面粗糙度μmRa≤0.3μm Rz≤1.2μm
zui低电极损耗%≤0.2
光栅zui小分辨率mm0.001
zui大可编程数量 9999
zui大可程式加工段数 12
