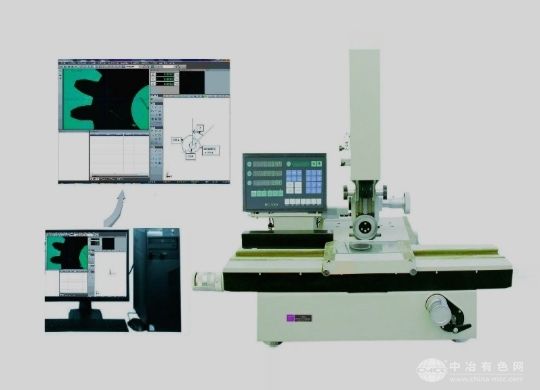

19JC-2P万能工具显微镜（影像型）
产品特点
1、 二维软件可以进行点、线、圆、弧、角、直线度、圆度、齿轮、螺纹、凸轮等测量。
2、 计算功能：测量过程结束后，工件轮廓图显示在电脑上，各种计算求值全部由鼠标完成。
3、 图形编辑功能：可以对工件轮廓图进行修改，产生新的轮廓图。
4、 打印功能：所有测量、计算结果以及工件轮廓均以文件形式保存在计算机中、编辑和打印。
应用范围
1、测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
2、测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、小径、螺距、牙型半角。
3、测量齿轮滚刀的导程、齿形和牙型角。
4、测量电路板、钻模或孔板上的孔的位置，键槽的对称度等形位误差等。
产品描述
19JPC-2C型影像式万能工具显微镜是采用计算机和图像处理系统进行测量的新一代万能工具显微镜，能解决各种复杂的二维测量问题。 传统的万工显对于视场中不能直接观测到的几何元素，如圆心、中点、交点、中心线及其相互距离、夹角等等都很难进行测量，而在19JPC-2C仪器上均能迎刃而解。 该仪器采用高精密光栅
传感器和计算机以及数据接口卡采集测量数据，通过工业CCD摄像机将零件的轮廓图像成像并传送到计算机里、通过19JPC-2C配备的专用二维测量程序进行数据处理，显示并保存和打印测量结果。仪器操作方便，按照屏幕显示图形菜单，键入测量命令就可以开始测量。 仪器在测量过程中，彩色显示器屏幕上可实时显示瞄准点的工件坐标，直角坐标或极坐标可随时转换，对于极坐标测量及凸轮测量尤为方便。仪器使用公制和英制两种计量单位。仪器可对工作台滑座导轨的装配误差自动修正，进一步提高了测量精度。
技术参数
一 、测量范围与分度值
1、X、Y坐标测量范围：200×100㎜，分格值0.0005㎜；
2、瞄准显微镜升降行程：120㎜；
3、立臂倾斜范围：左右各15°，分度值：10′；
4、照明光阑调节范围：φ3～φ32㎜，分格值：1㎜；
5、测角目镜：角度测量范围360°，分度值1′；
6、轮廓目镜：角度测量范围±7°，分度值10′；
7、圆弧分划板：曲率半径R0.1～100㎜；
8、螺纹分划板：普通螺纹螺距，t=0.25～6㎜，梯形螺纹螺距t=2～20㎜；
9、光学分度头：测量范围360，分度值：1′；
10、光学定位器：测头直径φ3±0.1㎜；（实际直径值的极限检定误差不大于0.5μm）；
11、测量力：0.1±0.03N；
12、大测量深度：15㎜；
13、玻璃工作台：玻璃台面尺寸215×130㎜；
14、顶针架：最大夹持直径φ100㎜；
15、最大夹持长度：被测件直径≤55㎜时，750㎜，被测件直径＞55㎜时，600㎜；
16、高顶针架：最大夹持直径φ180㎜；最大夹持长度600㎜；
17、V形架：左V形架前后调节范围前后各5㎜；
18、右V形架高低调节范围：向上15㎜；向下3㎜；
19、最大承载量：40㎏。
二、瞄准显微镜光学参数
1、物镜放大倍数标志值：1×，3×，5×；
2、总放大倍数：用测角或轮廓目镜，10×，30×，50×；用双像目镜，15×，42×，65×；
3、物方视场（㎜）：用测角或轮廓目镜，φ20，φ6.6，φ4；用双像目镜，φ13，φ4.7，φ3；
4、工作距离（㎜）：用测角或轮廓目镜，81，90，65；用双像目镜，47，85，63；
三、仪器精度
A、温度要求
1、工作室的温度应为20±1℃；
2、工作室的温度变化每小时≤0.5℃；
3、被测件和仪器的温度差≤0.5℃；
B、在满足所规定温度要求的条件下，仪器有如下保证：
1、X、Y坐标用玻璃刻度尺进行检定时，仪器的最大不准确度：（1+L/100）μm，式中L=测量长度（㎜）；
2、测角目镜测量角度的最大不准确度：不大于1′；
3、双像目镜合像的不稳定性：不大于0.0005㎜，合像的不正确度：不大于0.001㎜；
4、光学分度头最大不准确度：不大于30″；
5、光学定位器测量的不稳定性：不大于0.001㎜，测量的不准确度：不大于0.0015㎜；
6、仪器重量、外形尺寸；主机净重：250㎏；外形尺寸（l×b×h）mm：980×1020×640mm
配置清单
19JPC-2C图像处理万能工具显微镜：产品配置>>>
1、主机：1台；
2、附件箱1套
3、光栅尺0-200mm：1根
4、光栅尺0-100mm：1根
5、LED 环形灯 1套
6、适配镜：1个
7、摄像头1个；
8、二维专业测量软件：1套；
9、品牌商务电脑1台；
10、产品出厂合格证：1份；
11、产品保修卡：1份
