YZCZ-8060PM全自动影像仪（龙门）
产品特点
1、YZCZ-8060PM采用彩色海康威视CCD数字式高清摄像机和全自动高清自动变焦镜头。
2、XYZ三轴配备了0.5微米高精度金属贴片尺，台湾进口直线精密导轨；
3、全大理石结构机身，龙门式结构稳定可靠，Z轴电动电脑控制自动升降，自动变焦，
4、XY轴自动移动，Z轴自动聚焦，电脑软件自动调光，
5、采用全自动3D测量软件，带大视图导航功能，可与AutoCAD进行双向通讯，
6、自动生成Word或EXCEL等格式数据报告和图形，随时随地打印输出；
应用范围
1、精密五金、冲压件、接插件、端子等产品；
2、汽车配件、医疗器械、钟表、螺丝、弹簧；
3、齿轮、凸轮、螺纹、半径样板、螺纹样板；
4、电线电缆、橡胶、线路板，电子器件，PCB板；
产品描述

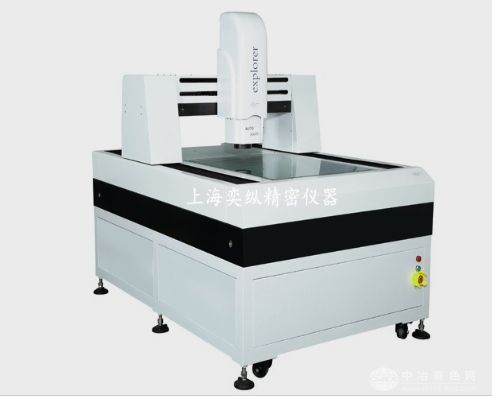

上海奕纵精密仪器公司生产的YZCZ-8060PM全自动影像测量仪，龙门式结构，测量行程800*600mm,全自动高精度机型：采用海康威视高清数字式CCD彩色摄像机, 配置高清自动变焦物镜，0.5微米高分辨率金属贴片尺，台湾进口直线导轨，全大理石结构机身。X、Y、Z均采用0.2微米高精度分辨率，Z轴电动电脑控制自动升降，XY轴自动移动，Z轴自动聚焦，电脑软件自动调光，采用全自动3D测量软件，带大视图导航功能，可与AutoCAD进行双向通讯，自动生成Word或EXCEL等格式数据报告和图形，随时随地打印输出；可编程，对批量工件进行全自动测量、大大提高测量效率；
本产品主要以二维测量为主，亦可作三维辅助测量（可选购英国雷尼绍探针系统）。可用于测量外径、内径、牙型角、尺形,外螺纹螺距、长度、宽度、倒角及切削刀具等工件尺寸或外形轮廓进行显微放大测量，以及检测工件的表面状况，测量角度、长度等二维平面几何尺寸。应用机械加工制造、汽车配件、五金、紧固件、橡胶密封圈，轻工、塑料行业，院校、研究所和计量检定部门的计量室、实验室已经生产车间不可缺少的计量检测设备。
技术参数
一、产品介绍
YZCZ-8060PM 全自动龙门式影像测量仪是上海奕纵精密精密仪器有限公司积累多年测量仪器研发经验,推出的中端行程全自动光学影像测量仪。机构采用专业传动模组、模块化设计；镜头采用自动变焦影像模组；软件方面采用全新人性化设计，使得新款CNC 光学影像测量仪比传统CNC 更稳定、更方便、更专业。CNC 全自动光学影像测量仪采用高精度00 级的花岗石结构作为机身的支架，配合高精度工作台，确保机架稳定可靠，测量精度高，三轴均采用高性能的伺服马达系统，所有运行控制均由专用的高速控制器进行，确保最高可靠性的高速测量。
二、主要技术参数：
1、有效测量行程(X,Y) ：800mm×600 mm
2、Z 轴调焦升降测量范围：≤200mm
3、分辨率：标准0.5um （高分辨率金属贴片尺）
4、X、Y 轴坐标示值误差：U≤(3+L/200)μm
5、金属台面尺寸：约1000mm*800mm
6、玻璃台尺寸：800mm×600mm
7、承载重量：30 kg
8、影像系统： 海康威视数字式彩色工业级高清 CCD摄像机
9、物镜：全自动变倍镜头可连续变，光学倍率 0.7×-4.5×
10、视频总倍率：约30X～200X
11、工作距离：95mm ，有效空间：245mm，调焦行程200mm
12、金属尺系统：高精度精密金属贴片尺,分辨率 0.0002mm
13、照明系统：程控可调 LED 表面光和底光
14、传动方式：X、Y、Z 轴均采用马达驱动滚珠丝杆传动的型式
15、操作方式： 三轴高性能伺服电机，双重闭环控制系统，三轴运动速度最高可达： 1500mm/min
16、主机外形尺约：约1300*1800*1650 mm
17、机台底座：高精度花岗岩精度 00 级
18 仪器总重：约 2500kg
19、测量测软件：YZJINGMI 3D全自动测量软件
20、数据输出：测量数据 Word、Excel
21、物件放大摄像图形(bmp、jpg)、二维图形 AutoCAD(dxf)
22、简单 SPC 分析，数据 Word(doc 格式)、Excel(xls 格式)
23、电源：AC 220±5V、50Hz 使用环境：温湿度 20±3 ℃， 35%-65%
三、软件功能：
测控软件拥有完善的2D几何测量功能，与同类软提供了快捷方便的本土化服务。
测控软件功能强大、高精度、运行稳定可靠、各个操作界面简单直观。
1、自动抓取测量功能(自动捕捉点、线、圆，圆弧等)
将工件放置在软件主界面中时，只需选取相应的绘图命令，软件智能精准地自动绘出工件实时影像中的线、圆等图元，这种绘图方法较肉眼取点更精准更快速，而且避免了人为误差。
A点选圆功能：点击相应的区域(如圆内任意区域)，该功能会自动扩展，找到合适的边界点并生成图元。
B自动测绘工具面板：包括基本的框选直线、框选圆、框选椭圆、框选弧、点选圆、线选点等多项智能测绘功能。
2、测控软件具备了多样式、人性化的功能
A 客户根据需要设置客户坐标(相对坐标系)，可以使用多种方式进行客户坐标的设置。待检测件不需摆正，即可完成测量工作。
B 具有自动保存功能，可根据需要设定自动保存的时间，以防止突然断电等突发情况。
C提供简体中文、繁体中文、英文操作环境，并可快速切换。
D 多种输出格式选择，如：DXF、Word、Excel .CAD等。
E可选择性输出数据与图像文档。
F具有SPC统计分析功能，方便用户对测量数据进行统计分析。
G可以直接在影像区对图像中的元素进行标注。
H具有两线相切弧工具，可用于确定线弧切点等功用。
J测控软件还提供对焦辅助功能(对焦指示器)，光源调节辅助功能(亮度指示器,极大提高了操作效率。
3、地图功能
人性化的地图导航功能可以帮助你在大工件上快速定位局部位置，缩短了操作需要的寻找时间。打开地图可以虚拟测量或导航。
4、全自动及手动CNC测量
CNC编程测量分为全自动和手动模式，在全自动CNC模式下，进行大批量工件检测时，只需要对测量过程进行一次编程即可自动进行多次全自动重复测量。对于手动工作台采用手动CNC模式，可实现模拟CNC的自动测量功能，提高工作效率。
5、图纸比对
打开CAD设计图纸，与实际影像不吻合，使用图纸比对中的摆正功能可以将打开的图纸与影像重合。使用摆正后的图形，可以进行测量或做简单比对。
6、SPC统计
内置SPC（统计过程控制)功能，可以在测量后读取指定的测量数据，生成X-R、Xm-R等控制图，并计算最大值，最小值、平均值、标准差、偏移值、Ca、Cp、Cpk等统计系数。SPC数据的采集在图元数据区中，在您想要采集的数据上双击左键就会弹出数据采集框：如图所表示，就可以进行数据采集了。 然后弹出数据采集设置窗口，在这里可以输入设定标准值，以及数据的上、下限，点击“确定”之后数据就会变为红色，表明数据被SPC进行了采集，如图： 这样继续进行统计数据，当统计到足够多的数据时候再次点击切换到SPC窗口，可以看到各种SPC数据已经生成（下图是制程图）SPC数据的图表分析图包括Ca、Cp、Cpk值以及涉及到品管部门需要的所有数据，用户可以通过颜色判断数据是否合格。
7、测量范围
产品二维平面的：长、宽、R角、弧度、直径、半径、倒角、行位公差、圆柱外径/内径、圆锥的顶角、球直径、圆柱外直径（无垂直横截面）、圆柱内直径、圆柱度、圆柱垂直度同轴度等。
