工作原理

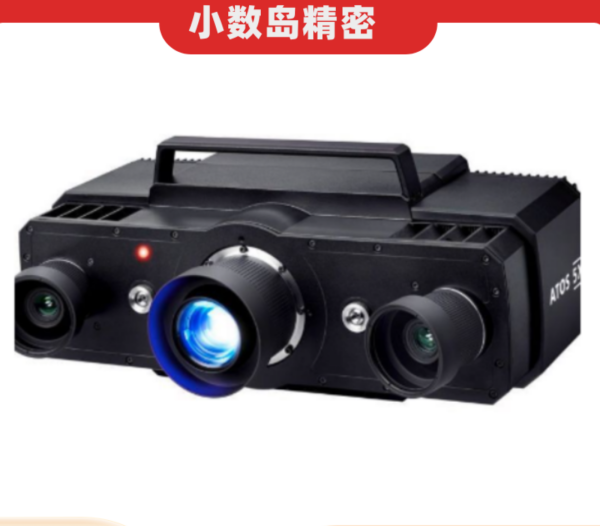

ATOS 5X采用先进的多频相移蓝光编码技术：通过高功率LED光源投射多组定制化正弦条纹图案至被测物体表面，双1200万像素工业相机同步捕捉物体表面变形条纹的相位信息；系统运用七频外差算法与相位展开技术，单次扫描即可覆盖180°×120°区域，并生成千万级点云数据（点间距0.005-0.1mm可调）；结合智能标记点识别与全局特征匹配算法，实现多视角数据自动拼接与全局优化，拼接误差≤0.005mm/m；设备内置温度补偿模块与抗环境光干扰算法，确保在强光照条件（最大光照强度150,000lux）下仍能保持测量重复性≤0.001mm，精度符合VDI/VDE 2634 Part 3标准。
应用范围
覆盖多行业高精度三维检测需求：航空发动机单晶叶片型面精度验证（叶型轮廓度、扭转角控制）、汽车车身覆盖件全尺寸检测（冲压回弹分析、装配间隙测量）、能源装备大型结构件（涡轮盘、核电阀门）的形变监测、3C电子精密外壳纹理复制（缩痕、熔接痕定位）、模具型腔表面修复与逆向设计等。其支持最大测量体积3m×3m×2m，适配金属、陶瓷、复合材料及透明/反光表面（需喷涂显影剂），尤其适合大型工件现场检测与实验室精密测量。
技术参数
单幅扫描点数≥2000万，扫描速度≤0.5秒/幅；投影分辨率3840×2160像素，相机分辨率1200万像素×2；点云精度±0.002mm（基准距离500mm），体积精度±0.005mm/m；支持6组可调焦距镜头（覆盖50-2000mm工作距离）；数据输出格式兼容STL、PLY、ASC及CAD通用接口（CATIA V5、NX）；设备重量≤18kg（含三脚架），防护等级IP65，工作温度-20~60℃，湿度≤95%RH。
产品特点
模块化设计支持快速更换镜头与投影模块，适配不同尺寸工件检测需求；智能软件内置AI点云处理引擎，自动过滤背景干扰并修复孔洞，生成高精度网格模型；无线控制终端与15英寸触摸屏支持实时预览与多任务操作；集成工业级以太网接口与5G通信模块，可无缝对接智能工厂MES系统；通过AS9100D航空质量认证，兼容主流检测软件（PolyWorks、Geomagic Control X）。ATOS 5X以“极速、精准、智能”的特性，重新定义工业级3D光学扫描技术新高度。
