工作原理：

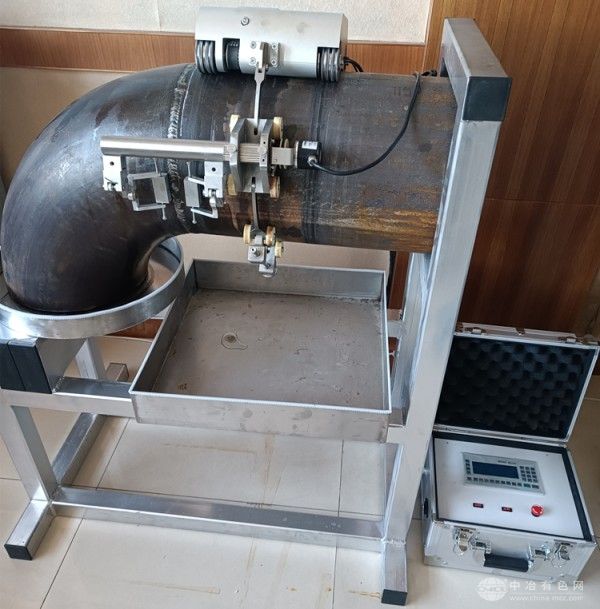

该设备采用多轴联动机械臂搭载阵列式超声探头，通过柔性耦合装置实现探头与弯管表面的自适应贴合。系统发射高频超声波（频率范围1-15MHz可调），利用脉冲反射法检测弯管内部缺陷。声波在遇到缺陷或管壁界面时产生反射回波，探头接收后转化为电信号，经高速数字信号处理模块分析生成A扫描波形与C扫描成像图。结合激光定位与编码器反馈技术，设备可实时记录缺陷位置坐标，并生成三维检测报告，实现弯管全曲率范围的无盲区检测。
应用范围：
适用于碳钢、不锈钢、钛合金等材质的90°/180°弯管检测；满足石油天然气输送管道、核电主管道等特种装备的焊缝及母材质量验收需求；可集成于船舶舵管、航空航天液压管路等复杂管系的自动化检测线；同时支持异径弯管、螺旋管等特殊形状管件的缺陷筛查，符合API 5L、ASTM E213等国际标准要求。
产品技术参数：
检测曲率半径范围：R50mm-R2000mm；最小可检缺陷尺寸：Φ0.5mm平底孔当量；壁厚检测范围：1mm-50mm；定位精度：±0.3mm；扫查速度：0-2m/min（可调）；支持通道数：8/16/32可选；防护等级：IP67，适应-20℃至+60℃工况。
产品特点：
柔性耦合机构兼容不同管径与曲率，确保检测稳定性；多轴联动机械臂实现复杂轨迹精准跟踪，消除检测盲区；智能图像处理算法自动识别缺陷类型与严重程度；模块化设计支持快速更换探头与耦合模块，适配不同检测需求；配套软件集成检测数据云存储与远程诊断功能，助力企业构建数字化检测管理体系。
