工作原理

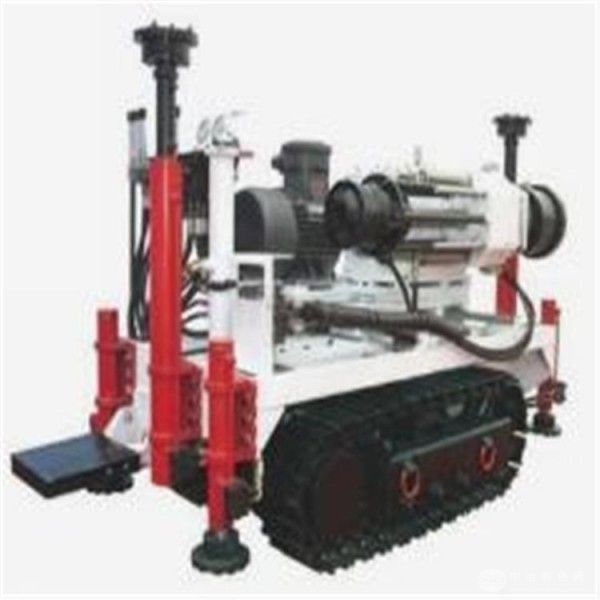

ZDY1500L采用全液压动力系统与模块化智能控制技术：
井下防爆电机驱动变量柱塞泵，将液压能转化为高压油液，通过多路换向阀分配至回转、给进及行走系统。回转系统经单级行星齿轮减速输出1500N·m扭矩，带动轻型钻杆实现高效破岩；给进系统由单油缸驱动，提供0-50kN连续可调的推进力，并支持恒压自动钻进模式，可根据地层硬度自动调整推进速度。设备集成压力、扭矩传感器及PLC控制器，实时监测钻进状态，当遇到卡钻、瓦斯超限等异常时，自动触发报警并启动应急回退或停机保护。行走系统采用液压马达驱动履带，支持前进、后退、转向及微调，最小转弯半径仅3.5米，适应井下狭窄巷道作业需求。
应用范围
适用于煤矿井下软岩至中硬岩层（f≤6）的150米以内轻量化作业，包括：
巷道顶板锚索支护孔（钻孔直径28-42mm，深度10-30m）；
掘进工作面浅层瓦斯抽采孔（钻孔直径65-94mm，深度50-100m）；
设备安装基础孔、管线铺设导向孔及地质构造浅层探测孔等辅助工程。
设备可通过快换接头快速切换钻进、支护模式，单班作业效率提升30%以上。
技术参数
额定扭矩：1500N·m
钻进深度：0-150m（视地层条件）
钻孔直径：28-94mm
回转速度：0-120r/min（无级调速）
给进力：0-50kN（连续可调）
起拔力：80kN
主机重量：18t（含动力系统）
外形尺寸（长×宽×高）：7500×2500×3000mm
履带接地比压：≤0.15MPa
爬坡能力：±12°
适配动力：防爆柴油机（井下可选660V电机）
防护等级：IP65（防尘防水）
防爆标志：ExdI Mb
产品特点
轻量化高机动性：18t整机重量与紧凑型机身设计，可通过宽度≥2.2米的井下巷道，单班自主移动距离超1000m；
多功能快速切换：集成钻进、支护功能，通过液压快换接头实现模式切换，减少设备搬运与安装时间；
智能化安全防护：配备钻孔压力监测、瓦斯预警及履带防滑锁止功能，符合《煤矿安全规程》要求；
低能耗高效作业：1500N·m扭矩与50kN推进力协同，适配软岩至中硬岩层，单班钻进效率达120-150m；
易维护模块化设计：动力头、夹持器等关键部件采用快拆结构，单件更换时间≤20分钟，降低维修成本。
