工作原理

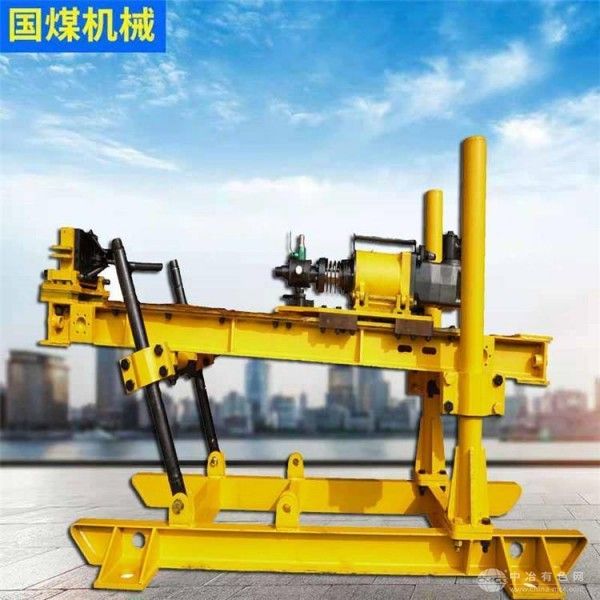

ZDY750采用分体式全液压传动与机械-液压联合控制技术：
动力源为井下防爆电机，通过联轴器驱动变量液压泵，将机械能转化为高压油液。液压系统分为回转驱动与给进驱动两独立回路：回转回路通过液压马达带动动力头旋转，经一级行星齿轮减速后输出750N·m扭矩，驱动钻杆破碎岩层；给进回路通过液压油缸提供0-12kN连续可调的推进力，实现钻进与起拔的精准控制。分体式设计将动力站、操作台与主机分离，通过高压油管连接，适应井下狭长巷道运输需求。系统集成安全阀与压力溢流装置，当负载超过额定值时自动泄压，确保设备本质安全。
应用范围
适用于煤矿井下软至中硬岩层（f≤6）的浅孔施工，包括瓦斯抽采孔（直径65-94mm、深度0-150m）、探放水孔、地质取样孔及巷道锚杆支护孔等。可部署于综采工作面、掘进巷道及回风巷等狭窄区域，满足水平孔、仰角孔（≤30°）及俯角孔的多样化施工需求，助力煤矿实现“小孔径、快周转”的安全作业目标。
技术参数
额定扭矩：750N·m
钻进深度：0-150m（视地层条件）
钻孔直径：65-94mm
回转速度：0-320r/min（无级调速）
给进力：0-12kN（连续可调）
起拔力：18kN
主机重量：1.2t（分体后单件≤300kg）
外形尺寸（主机）：1800×800×900mm
适配电源：1140V/660V（隔爆型三相异步电机）
防护等级：IP55（防尘防水，适应煤矿潮湿环境）
防爆标志：ExdI Mb（本质安全型设计）
产品特点
本质安全防爆：整机通过MA煤安认证，电气系统采用隔爆兼本质安全型设计，适配煤矿高瓦斯环境；
分体轻量化结构：主机、动力站与操作台可快速拆分为5个模块，单件重量≤300kg，人工即可搬运，适应井下无轨运输条件；
高适应性钻进：支持合金钻头、金刚石钻头等多类型工具，可应对煤层、砂岩等软至中硬岩层的高效钻进；
简易操作维护：集成液压表直观显示系统压力，配备手动应急回退装置，故障时可快速退出钻杆；关键部件采用标准化设计，维修更换成本降低40%；
节能低噪运行：优化液压系统匹配，空载功耗降低25%，作业噪音≤85dB，改善井下作业环境。
