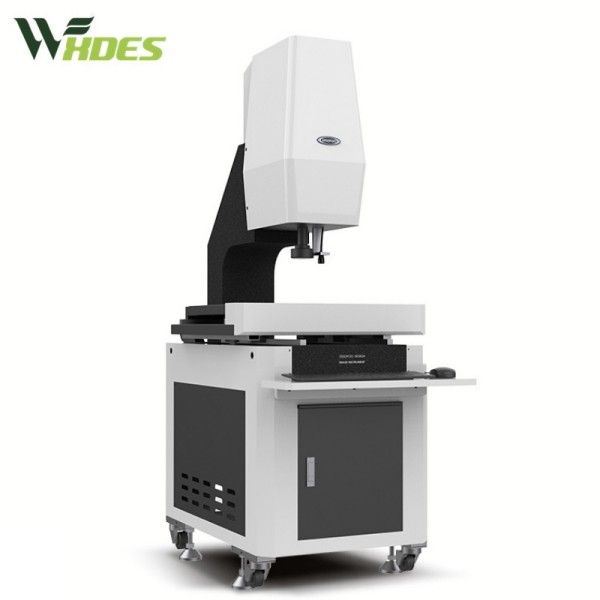

全自动拼接式闪测仪

全自动拼接式闪测仪

225
规格/型号:暂无
品牌:德恩斯
应用领域:分析检测
产地:江苏 - 无锡
厂家/供应商:德恩斯仪器科技(无锡)有限公司
咨询电话::13061704927(请说明信息源自“中冶有色网”)
更新时间:2025-07-04
级别:待认证

全自动拼接式闪测仪说明介绍

 德恩斯


工作原理

设备采用双远心镜头组与2000万像素CMOS相机的组合,结合动态拼接算法实现大视野测量。测量时,系统通过远心镜头捕捉工件轮廓,经后台软件自动拼接多个视野的图像数据,消除拼接误差并保持微米级精度。其专利聚焦机构可驱动聚焦架调整焦距,确保感光部最佳成像;同时,高精度检测装置支持手动定位聚焦,适配精密零件检测需求。光源系统集成白光、红光、蓝光三色LED,通过多光谱投射与对比分析提升测量稳定性。



应用范围

产品适用于汽车冲压件、航空合金板材、半导体晶圆等大尺寸工件的二维尺寸检测,同时支持手机中框、齿轮、弹簧等微小元件的批量测量。在新能源汽车领域,可快速分析电池托盘孔位精度及电机壳体平面度;在电子制造行业,可检测PCB电路板连接器间距与共面性,满足高节拍生产需求。



技术参数


测量范围:单视野150mm×120mm,拼接后最大500mm×400mm;

镜头配置:双远心工业镜头(NA=0.15,景深15mm);

图像传感器:2000万像素CMOS,支持20:1亚像素处理;

测量精度:XY轴≤(3+L/200)μm(L为测量长度,单位mm);

光源系统:三色LED环形光+同轴光,支持表面光与底光切换;

软件功能:CAD导入、CPK分析、SPC统计控制及MES系统对接。


产品特点


大视野高精度:通过动态拼接技术突破传统设备行程限制,单次测量覆盖500mm×400mm范围,精度保持微米级;

一键闪测:自动定位、匹配模板、生成报表,单次可检测200个工件,效率较传统设备提升5-8倍;

多光谱光源:三色LED投射消除反光干扰,提升复杂表面测量稳定性;

模块化设计:支持立卧双模式切换,适配平面与轴类工件检测需求。
