一、机床特点
(1) 车头外壳设计配有散热叶片，可加速散热效率，即使长时间进行金属线材的切削加工，机头也不会因受热变形。
(2) 尾座套筒直径加大到Φ58mm,基底加宽加长，尾座整体刚性较强。
(3) 床身床脚采用树脂砂铸造，时效处理，导轨采用超音频淬火，拖板贴塑。
(4) 适合高速加工铜，铝等要求粗糙度高的件，选配高精度主轴专用轴承，进口专用润滑脂，整个主轴单元热变形小，精度保持性好。
配置：标配980TC3系统，¢250环球直联卡盘,5.5伺服电机，四工位电动刀架，手动尾座，全封闭护罩，德力西电器，全套技术资料及随机工具
可另行选配特殊配置：
数控系统:北京KND,日本FANUC,德国SIEMENS等。台湾液压卡盘。

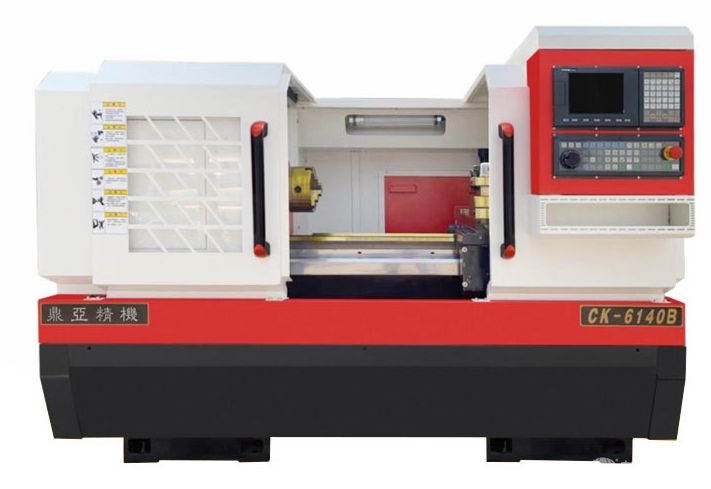

工作范围CK6140B
床身上最大回转直径Φ 420mm
通过滑板最大回转直径Φ210mm
X轴(横向)最大行程295mm大行程
z轴(纵向)最大行程750mm
床身
床身导轨宽度335mm
最大顶尖距750mm分体床脚
主轴
主轴头型号A2-6
主轴内孔锥度MT62
主轴孔径Φ58mm
主轴转速200-3000RPM齿轮箱三挡无级变速60-300;
250-800; 600-2000rpm
主轴电机功率(kw)5.5KW变频主电机5.5kw普通主电机
手动三爪夹头尺寸三爪卡盘Φ 200mm
伺服轴
X轴丝杆/Z轴丝杆(型号)2505/3210
X轴/Z轴电机扭矩(mm)5mm∕7.5mm
工作精度
X/Z轴快速进给速度(m∕min)6m/min;8m∕min
定位精度X轴 ≤0.01mm ;Z 轴 ≤0.015mm
重复定位精度X 轴 ≤0.0075mm;Z轴 wθ.010mm
圆度≤0.007mm
直径一致性≤0.03mm∕ 长度300mm
平面度≤0.02mm∕ 直径300mm
表面粗糙度(钢件)≤Ra3.2 m m
尾座
尾座套筒直径Φ65mm
尾座套筒行程150mm
尾座顶尖锥孔MT42
一般规格
电源规格(标准配置)三相380V∕50HZ
外型尺寸mm2200×1400×1700
净重1700KG
