微机型万能工具显微镜

微机型万能工具显微镜

浏览量 533
规格/型号:JX13B
品牌:南光
应用领域:检测设备
产地:江苏 - 苏州
厂家/供应商:苏州南光电子科技有限公司
咨询电话::0512-85187300(请说明信息源自“北方有色网”)
更新时间:2025-06-30
级别:待认证

微机型万能工具显微镜说明介绍

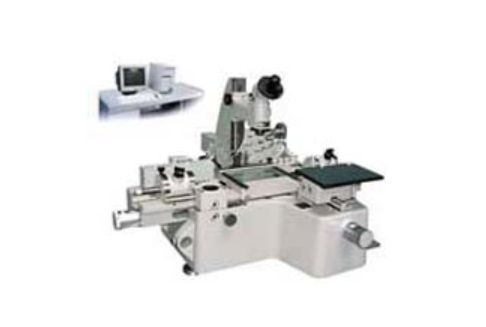

JX13B微机型万能工具显微镜

JX13B微机型万能工具显微镜


JX13B微机型万能工具显微镜是一款高精度、多功能的计量仪器,广泛应用于机械制造、电子制造和计量测试等领域。它配备多种目镜和物镜,视场大且成像清晰,采用光电数显技术和精密光栅尺,测量精度高。显微镜主镜可左右偏摆,适用于螺旋状零件测量,同时支持透射和反射照明,可测量轮廓和表面尺寸。仪器具备快速移动和微动装置,带有顶针架、V形支架等多种附件,使用范围广。其技术参数包括X坐标行程200mm、Y坐标行程100mm、分辨率0.0002mm,测量准确度为(1+L/100)μm,圆工作台直径为213mm,角度分度值为30"。仪器主机尺寸为1300×1250×800mm,重量450kg,适合在室内温度20℃±1℃、相对湿度小于60%的环境下使用。

产品特点

1、主显微镜配有多种目镜和物镜,视场大,成像清晰;

2、采用光电数显技术,以精密光栅尺作为测量元件,测量精度高;

3、采用计算机处理技术,将光栅数显系统采集的信号实时输入计算机,由功能强大的二坐标测量软件进行数据处理,能高效完成各种复杂的测量工作;

4、主显微镜可左右偏摆,适用于螺旋状零件测量;

5、透、反射照明,轮廓和表面尺寸均可测量;

6、具有快速移动和微动装置,并可快速切换;

7、带有顶针架、V形支架、测高装置等多种附件,使用面广。

产品用途

微机型万能工具显微镜JX13B是机械制造业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的各种零件的尺寸、形状、角度和位置。仪器采用计算机技术对测量数据进行数据处理,同时可使用影像法、轴切法、接触法和双光束干涉条纹法等多种测量方法,使仪器测量性能得到了大大提高。软件的可组合性和可开发性增强了系统的功能,可在更大范围内满足用户的需要。

典型测量对象有:

1、测量各种成型零件,如样板、样板车刀、样板铣刀、冲模和凸轮的形状;

2、测量螺纹、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角;

3、测量齿轮滚刀的导程,齿形和牙型角;

4、测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

技术参数

1、工作台

X坐标行程:200mm

Y坐标行程:100mm

X、Y坐标分辨率:0.0002mm

测量准确度:(1+L/100)μm,其中L为测量长度,单位:mm

平工作台尺寸(mm):260×270

圆工作台直径:ф213mm

圆工作台角度分划范围:0°~360°

圆工作台角度分度值:30"

2、主显微镜立柱

倾斜范围:±12°

倾斜角度分度值:30'

3、测角目镜

角度分划范围:360°

角度分度值:1'

4、轮廓目镜

角度分划范围:±7°

角度分度值:10'

5、顶针装置

顶针间的最大夹紧长度:700mm

顶针间能容纳的最大直径:ф100mm

6、高顶针架

高顶针架最大夹紧长度:200mm

高顶针架能容纳的最大直径:ф250mm

7、圆分度头

分度头角度分划范围:0°~360°

分度头角度分度值:1'

8、光学定位器

测量范围(mm):5~200

测杆垂直方向摆动范围:±3°

最小探测孔径:ф5mm

最大探测深度:15mm

定位变动性:<1μm

测量力(N):0.1±0.03

9、仪器主机外形尺寸(mm):长×宽×高=1300×1250×800

10、仪器重量:450kg

11、环境要求:室内温度20℃±1℃,相对湿度小于60%

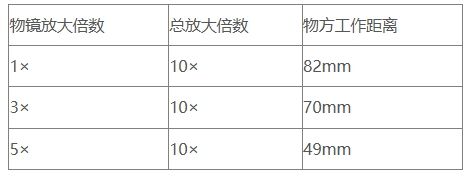

12、物镜:

JX13B微机型万能工具显微镜
