大型工具显微镜

大型工具显微镜

浏览量 578
规格/型号:JX6
品牌:南光
应用领域:检测设备
产地:江苏 - 苏州
厂家/供应商:苏州南光电子科技有限公司
咨询电话::0512-85187300(请说明信息源自“北方有色网”)
更新时间:2025-06-30
级别:待认证

大型工具显微镜说明介绍

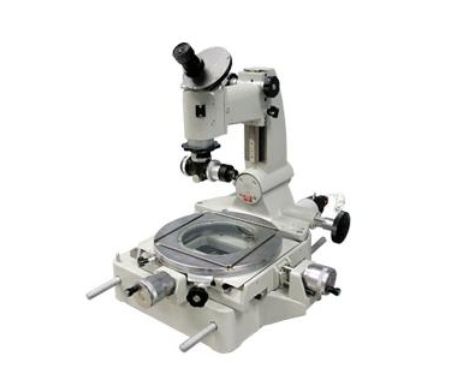

JX6大型工具显微镜

JX6大型工具显微镜


JX6大型工具显微镜是一款适用于多种行业的高精度测量仪器,广泛用于机器制造、工具制造、模具制造、仪器仪表、军事工业、航空航天、汽车制造、电子行业、塑料与橡胶行业等领域。它配备多种目镜和物镜,视场范围大,成像清晰,主显微镜可左右偏摆,适用于螺旋状零件的测量。仪器带有反射照明装置、光学定位器、顶针架和V型支架等多种附件,测量范围广,可精确测量工件的尺寸、角度、形状和位置,以及螺纹、齿轮滚刀、钻模等的参数。其技术参数包括纵向行程0-150mm、横向行程0-50mm、圆工作台角度分度值3′、显微镜立柱倾斜范围±12°等,最大承重20kg,外形尺寸为600×900×550mm,重量90kg,满足多种复杂测量需求。

产品特点

1、主显微镜配有多种目镜和物镜,视场范围大,成像清晰;

2、主显微镜可左右偏摆,适用于螺旋状零件测量;

3、带有反射照明装置,可测量工件表面形状;

4、带有光学定位器和顶针架等多种附件,使用范围广。

产品用途

该仪器能精确测量各种工件的尺寸、角度、形状和位置,以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所。仪器带有光学定位器、顶针架、双像目镜、轮廓目镜等多种附件,可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。

其典型测量对象有:

1、测量各种成型零件如样板、样板车刀、冲模和凸轮的形状;

2、测量螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角;

3、测量齿轮滚刀的导程、齿形和牙型角;

4、测量钻模或孔板上孔的位置度,键槽的对称度等形位误差。

技术参数

1、测量范围

纵向行程:应用测微装置:0~25mm

应用测微装置和量块:0~150mm

横向行程:应用测微装置:0~25mm

应用测微装置和量块:0~50mm

纵横向测微分度值:0.01mm

圆工作台测量范围:0°~360°

圆工作台角度分度值:3′

显微镜立柱

倾斜范围:±12°

倾斜角度分划值:30′

测角目镜

角度分划范围:0°~360°

角度分划值:1′

轮廓目镜

轮廓目镜分划范围:±7°

轮廓目镜角度分度值:10'

光学定位器

光学定位器最小探测孔径:Φ5mm

光学定位器最大探测深度:15mm

测量力:0.1N±0.03N

2、顶针架

直径小于Φ39mm夹持最大长度:315mm

直径小于Φ85mm夹持最大长度:235mm

V型支架

允许工件最大直径:130mm

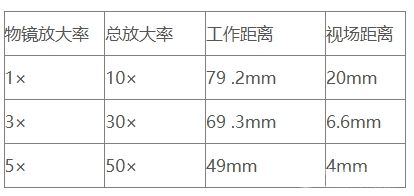

3、物镜:

JX6大型工具显微镜

4、最大承重:20kg

5、仪器外形尺寸(mm):600×900×550

6、仪器重量:90kg
