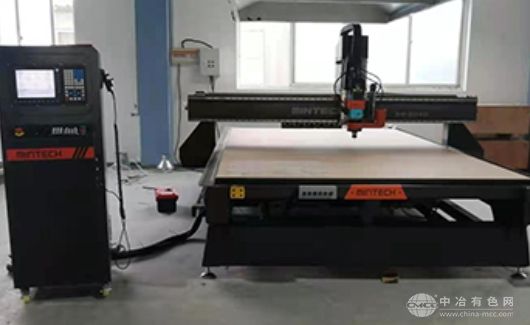

产品名称：SR3040大型板材加工中心
工作电压：AC380V / 50HZ / 3PH
可加工尺寸：2000mm×3000mm×100mm
横梁到工作台面距离：200mm
Z轴行程：450mm
最大加工速度：20m/min
产品特点：
性能特点： 重型机架结构，三轴研磨齿条转动，高速，高精，重负载加工
适应板材： 亚克力、塑胶材料、绝缘材料、复合材料、电木板、铜铝板、铝塑板等
行业应用： 亚克力制品、建筑装饰、工装治具、工程塑料、车辆内饰、铝加工行业等
机械规格：
型号：SR2030
工作电压：AC380V / 50HZ / 3PH
可加工尺寸：2000mm *3000mm * 100mm
横梁到工作台面距离：200mm
Z轴行程：200mm
最大加工速度：20m/min
最大空移速度：30m/min
重复定位精度：+ / - 0.05mm
驱动方式： X、Y研磨级斜齿齿条、Z轴采用高精度滚珠丝杆传动。
配置说明：
控制系统：
1、控制系统采用维宏NK300系统.(可选用新代或西门子)
2、刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量，易懂的人机交互界面，让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户，避免了很多不必要的换算。
切削主轴：
1、主轴电机：9.6KW ISO30
2、主轴转速：4000—24000RPM
3、夹头规格：SK16
4、冷却方式：采用免维护的独立风扇冷却，减少维修保养
5、主轴噪声：空转小于65分贝
工作台面：
1、工作台面采用酚醛复合材料板台面，以利于保证加工台面的平整度。
2、采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
3、由于真空切换频率极高，为提高使用寿命，减少故障，采用电磁阀控制
4、真空管道采用双重过滤，免因真空泵吸入切屑导致故障
排式刀库：
1、采用排式5刀位刀库(可选用盘式刀库)
2、换刀速度块，带防护功能，防止灰尘及误操作，避免换刀故障
3、刀库安装在横梁上，有效减少换刀过程中工作台面移动，减少无谓的运动，延长机器寿命。
设备参数：
NO内容 规格
1加工范围X轴加工范围2000mm
Y轴加工范围3000mm
Z轴加工范围200mm
2机床参数指标X、Y、Z轴运动定位精度0.05mm/300mm
X、Y、Z重复定位精度0.05mm
最大空移速度30m/min
最大加工速度20m/min
机床总重量约3500KG
机床工作电压AC380V/50HZ/3PH
3工作台酚醛面板工作台真空吸附台面
工作台载重量3000KG
4数控系统维宏专业数控系统NK300CX(可选用新代、西门子)
5换刀系统排式5刀位(可选盘式刀库)
6驱动电(交流伺服)X轴驱动电机日本安川(可选安川、新代总线、西门子总线)
Y轴驱动电机日本安川(可选安川、新代总线、西门子总线)
Z轴驱动电机日本安川(可选安川、新代总线、西门子总线)
电压AC380 / 3PH
7电主轴(变频)主轴意大利HSD风冷 (可选明特定制或意大利Hiteco)
主轴转速4000—24000RPM
主轴功率9 KW
主轴锥孔ISO30
主轴动平衡等级G2.5
变频器VFD
8导轨X轨导轨方形导轨(25mm)
Y轴导轨方形导轨(35mm)
Z轴导轨方形导轨(25mm)
9传动X轴传动研磨级斜齿条
Y轴传动研磨级斜齿条
Z轴传动滚珠丝杆
