交流磁粉探伤机

交流磁粉探伤机

253

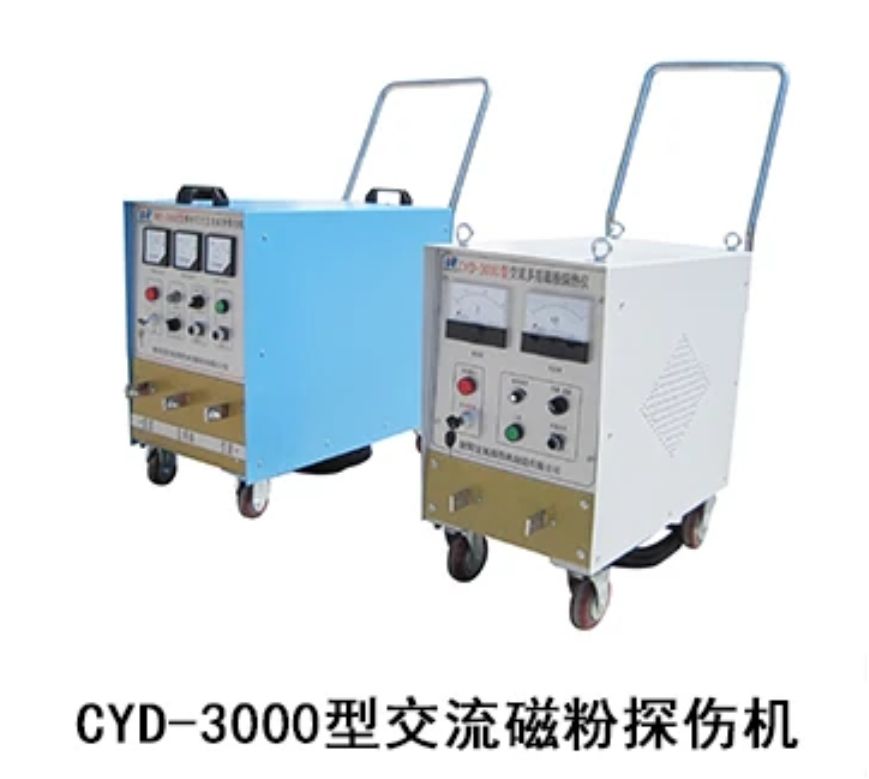

规格/型号:CYD-3000
品牌:宏旭
应用领域:分析检测
产地:江苏 - 盐城
厂家/供应商:射阳宏旭探伤机制造有限公司
咨询电话::13262580786(请说明信息源自“中冶有色网”)
更新时间:2025-06-20
级别:待认证

交流磁粉探伤机说明介绍

宏旭


工作原理:

CYD-3000基于交流电磁化原理,通过纵向线圈与周向夹头协同工作,产生交变纵向磁场与交变周向磁场。纵向磁场由交流线圈激发,覆盖工件整体;周向磁场通过夹头直接通电,聚焦于轴类、环类工件的关键部位。交流电的集肤效应使磁场集中于工件表面,当存在裂纹等缺陷时,磁力线在缺陷处泄漏形成漏磁场。设备自动喷洒非荧光磁悬液(含黑色或彩色磁粉),磁粉在漏磁场作用下聚集形成可见缺陷痕迹,配合LED白光照明实现清晰观察。检


应用范围:

机械制造:齿轮、轴类、模具、紧固件等零件的表面裂纹检测;

汽车工业:刹车盘、转向节、传动轴、轮毂单元的探伤与质量验收;

压力容器:管道接头、法兰、阀体等焊接部位的缺陷筛查;

五金加工:链条、弹簧、工具钢等批量零件的快速检测;

轨道交通:铁路扣件、电机轴、齿轮箱部件的可靠性验证。


产品技术参数:

磁化方式:AC纵向磁化(0-3000A可调)+ AC周向磁化(0-3000A可调);

工件尺寸:适配直径Φ20-Φ400mm,长度≤1200mm(支持定制);

退磁效果:残余磁场≤3Gs(符合JB/T 8290标准);

磁悬液系统:流量0-8L/min,压力0.2-0.6MPa,磁粉浓度0.5-2g/L;

检测效率:单件检测时间≤45秒,支持连续上料;

电源:三相AC380V±10%,50Hz,总功率≤18kW;

设备尺寸:4200mm×1300mm×1800mm,重量≤2500kg。


产品特点:

高效交流磁化:双AC磁场叠加,集肤效应强化表面缺陷检测,检出率≥98%;

智能自动化:PLC控制磁化、喷淋、退磁全流程,支持一键启动与多工位编程;

柔性适配设计:可调式夹头与模块化线圈,兼容不同尺寸工件,换型时间≤10分钟;

操作便捷:触摸屏人机界面,实时显示磁化电流、检测时间等参数,支持数据存储与导出;

安全环保:全封闭磁悬液循环系统,配备废液过滤回收装置;门联锁、急停按钮及过载保护三重防护;

经济实用:非荧光检测方案降低耗材成本,适合中小型企业批量生产需求。
