微机控制压剪试验系统

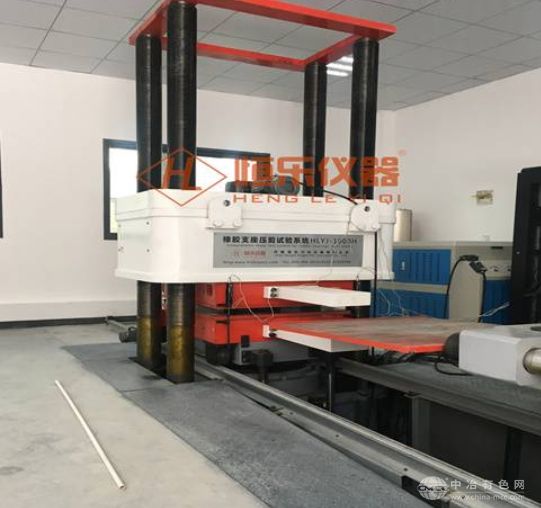

微机控制压剪试验系统，主要用于各类减隔震、抗震和结构功能装置的拉伸、压缩、剪切性能试验，即各类工程结构支座和构件的检测及新型支座和构件的研发试验等。采用剪力主机框架、单油缸上置式框架结构。主机结构合理，刚性好，安全可靠。主机底座和横梁采用铸钢件，垂向、水平向均为自反力加载框架。水平动态单剪系统采用双出杆双作用伺服作动器水平动态控制器采用进口控制器。控制系统以全数字电液伺服控制技术为核心，垂向、水平向两通道控制，计算机全自动数据处理，配套设施完善，使用方便、结构先进。
一、功能
板式支座：抗压弹性模量、极限抗压强度、抗剪弹性模量、抗剪粘接性能、抗剪老化试验、摩擦系数试验、容许转角试验；
盆式支座：成品支座竖向承载力、成品支座摩擦系数、成品支座转动。
球型钢支座：竖向承载力、球型转动试验、水平承载力试验。
二、特点
1.整机由垂向系统、横向系统、转角系统、伺服泵站系统、测控系统、安全防护系统等组成。
2.垂向系统：四柱机架，刚度大、强度高，变形小。
3.丝杠优质结构钢，丝母高标号球墨铸铁，精加工、时效、定形处理；每套丝杠和螺套配做。
4.底座、横梁精密铸钢整体铸造，精加工、时效、探伤处理。
5.电机驱动横梁上下移动，实现试验空间调整。
6.横梁安装间隙消除机构，自动消除螺母与丝杠之间的轴向间隙。
7.手持式速度控制器，可悬挂于横梁，亦可远距离控制、进行细小的调整。
1.2参数要求
1）压缩性能：压缩位移、竖向压缩刚度、竖向承载力等相关试验；
2）剪切性能：水平等效刚度、等效阻尼比、屈服后刚度、屈服力、水平承载力等相关试验；
3）剪切性能相关性：加载频率相关性、剪应变相关性、反复加载次数相关性等相关试验；
4）极限剪切性能：屈曲剪应变、破坏剪应变、翻滚剪应变等相关试验；
5）满足现行标准规范试验项目以及参数要求；
6）设备量程、精度、工况等必须满足优于规定。
1.3主机垂向加载系统
1） 主作动器压向负荷:30000kN；
2） 试验机空间:900mm；
3） 测量精度:百分之±1；
4） 试验力测量范围:百分之1～百分之100 F.S；
5） 拉向加载能力:5000kN；
6） 作动器活塞位移:800mm；
7） 位移精度:百分之±0.5 F.S；
8） 载荷保持时间可自由设置；
1.4水平动态剪切系统
1）水平作动器水平剪切力:±6000kN；
2）试验力测量精度:百分之±1；
3）试验力测量范围:百分之1～百分之100 F.S；
4）作动器活塞位移:±1200mm；
5）位移精度:优于百分之±0.5 F.S；
6）载荷保持时间可自由设置；
7）频率范围：0.01Hz～1.0Hz。
