山东派克诺尔机器有限公司生产的门窗型材高速钻铣中心，品牌：派克诺尔，型号：DMCC3H，产地：山东·济南，厂商性质：生产商。

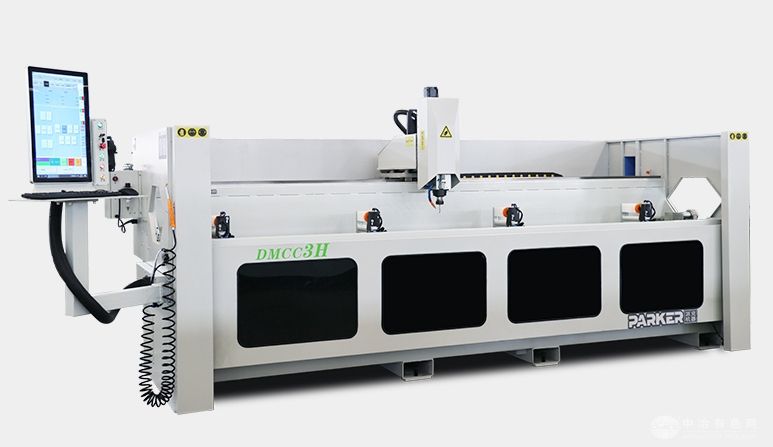

门窗型材高速钻铣中心
产品编号: DMCC3H
产品属性:门窗型材高速钻铣中心 DMCC3H适用各种铝门窗及幕墙型材的安装孔、流水槽、锁孔、形孔、端铣及攻丝等加工工序。采用德国PA控制系统，智能的数控系统和简洁直观的人机界面使操作更加方便快捷。可旋转工作台能够在-90°、0°和+90°三个位置间任意转换，实现一次夹装可完成三个面的铣削加工。
性能特点
1.适合多种铝门窗型材的多类型孔、槽的铣削加工;
2.采用高精度直线导轨副、滚柱丝杠、齿轮齿条及进口伺服电机，保证运动平稳，具有较高的定位及加工精度;
3.采用意大利HSD高速电主轴，转动稳定噪音小，切削能力强;
4.采用植物油微量冷却系统，有效提高刀具寿命，无毒无污染。
5.可旋转工作台能够在-90°、0°和+90°三个位置间任意转换，实现一次夹装可完成三个面的铣削加工;
6.采用德国PA控制系统，智能的数控系统和简洁直观的人机界面使操作更加方便快捷。
行程 STROKE
X轴行程(Stroke for X axis) 3200mm
Y轴行程(Stroke for Y axis) 300mm
Z轴行程(Stroke for Z axis) 200mm
主轴 SPINDLE
主轴转速(Spindle Speed) 18000 RPM
主轴锥孔(Spindle Taper) ISO30
主轴功率(Spindle Driven Motor) 4.5KW
移动速度 MOVING SPEED
X轴移动(X Axis Moving Speed) 140m/min
Y轴移动(Y Axis Moving Speed) 75m/min
Z轴移动(Z Axis Moving Speed) 75m/min
X/Y/Z进给速度(X/Y/Z Feeding Speed) 0~2000mm/min
马达功率 POWER OF MOTOR 不带刀库
主轴驱动马达(Spindle Driven Motor) 6.0kw
X/Y/Z驱动马达(X/Y/Z Driven Motor) 0.85kw、0.75kw、0.75kw
润滑冷却系统 LUBRICATING SYSTEM
润滑系统(Lubricating System) 广东宝腾
冷却系统(Cooling System) SAGELY微量润滑冷却
精密度 PRECISION
X 轴定位精度(Position Precision Of X Axis) ±0.05mm
Y/Z 轴定位精度(Position Precision Of Y /Z Axis) ±0.02 mm
重复定位精度(Repeating Position) ±0.02 mm
机械规格 SIXE OF MACHINE
电源(Power Supply) AC 380V 50Hz
总功率(Power) 9.0kw
气压需求(Air Pressure) 0.5MPa – 0.8MPa
重量(Weight) 约 3t
外形尺寸(Area) 4525mm×1630mm×1900mm
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION
操作系统(Operation System) 德国PA(可选台湾新代)
伺服电机(Serve Motor) 日本安川
主轴电机(Spindle Motor) 意大利HSD
导轨(Guide Rails) 日本 THK
轴承(Bearings) 日本 NSK
丝杆(Ball Screw) 台湾 TBI
电气件(Electrical Parts) 法国 Schneider
减速机(Reducer) 台湾 liming
