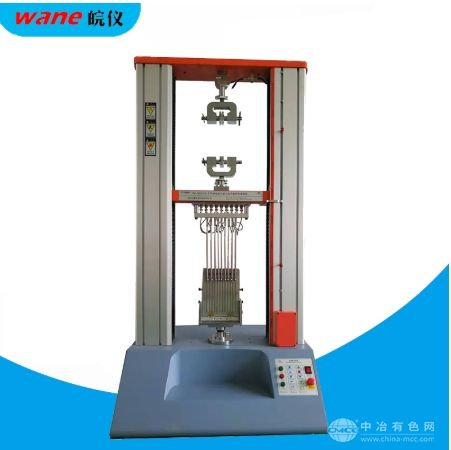

立式太阳能电池片焊带剥离试验机

立式太阳能电池片焊带剥离试验机

239
规格/型号:WY-2000S
品牌:皖仪
应用领域:检测设备
产地:江苏 - 苏州
厂家/供应商:苏州皖仪实验仪器有限公司
咨询电话::13771737954(请说明信息源自“中冶有色网”)
更新时间:2025-05-09
级别:待认证

立式太阳能电池片焊带剥离试验机说明介绍

立式太阳能电池片焊带剥离试验机

立式太阳能电池片焊带剥离试验机


立式光伏拉力试验机配备MBB电池片专用测试夹具.兼容3BB/5BB/6BB/9BB/10BB/12BB多工位多通道,上下双测试空间,上空间可用来测试EVA背板、焊带、汇流带、接线盒、叠瓦电池片等产品,真正实现一机多用,栅线间距可调,操作简便,省时、省力,每组工位实时显示测试力值、位移变化、分段数据。该拉力试验机可用于检测金属、非金属材料产品的拉伸、抗压缩、剥离、撕裂、抗弯曲、三点抗折、抗剪切、顶破等物理性能。同时可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理。该拉力机广泛应用于光伏组件、电池片、背板、焊带等金属材料、非金属材料、汽摩配件、橡塑产品、电子产品、光伏能源、包装材料等行业的材料检验分析。测试数据精准,性能稳定,是各企业实验室、高等院校、科研单位等理想的实验仪器。

立式太阳能电池片焊带剥离试验机概述:

型号:WY-2000S

立式光伏拉力试验机配备MBB电池片专用测试夹具.兼容3BB/5BB/6BB/9BB/10BB/12BB多工位多通道,上下双测试空间,上空间可用来测试EVA背板、焊带、汇流带、接线盒、叠瓦电池片等产品,真正实现一机多用,栅线间距可调,操作简便,省时、省力,每组工位实时显示测试力值、位移变化、分段数据。

该拉力试验机可用于检测金属、非金属材料产品的拉伸、抗压缩、剥离、撕裂、抗弯曲、三点抗折、抗剪切、顶破等物理性能。同时可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理。

该拉力机广泛应用于光伏组件、电池片、背板、焊带等金属材料、非金属材料、汽摩配件、橡塑产品、电子产品、光伏能源、包装材料等行业的材料检验分析。测试数据精准,性能稳定,是各企业实验室、高等院校、科研单位等理想的实验仪器。

立式太阳能电池片焊带剥离试验机参数:

1、最大荷载:500N;

2、荷重可选:50N/200N/500N/1000N/5000N;

3、测量精度:0.5级;

4、负荷测量范围:0.5%—100%FS;

5、试验力示值允许误差极限:示值的±0.5%以内;

6、试验力示值分辨率:最大试验力的1/±500000;

7、变形测量范围:0.2%—100%FS;

8、变形示值误差极限:示值的±0.50%以内;

9、变形分辨力:最大变形的1/10000

10、位移示值误差极限:示值的±0.5%以内;

11、位移分辨力:0.1µm

12、力控速率调节范围:0.01-10%FS/S;

13、力控速率控制精度:设定值的±1%以内;

14、变形速率调节范围:0.02—5%FS/S;

15、变形速率控制精度:设定值的±1%以内;

16、位移速度调节范围:0.5—500mm/min

17、位移速率控制精度:设定值的±1.0%以内;

18、有效试验宽度:400mm(前后不受限)

19、有效拉伸空间距离:1000mm(不安装测试夹具时)

20、主机外型尺寸(长×宽×高):760×465×1530(mm)

21、使用电源:单相220V50Hz1kW

22、机台重量:约200kg;

立式太阳能电池片焊带剥离试验机特点:

1、先进的芯片集成技术,专业设计的数据采集放大系统,具有集成度高、稳定可靠、使用方便等优点。控制软件能实现自动求取抗拉强度、弯曲强度、屈服强度、断裂强度、弹性模量、延伸率等检测数据,开放式公式编辑能自动计算试验过程中任一指定点的力、应力、位移、变形等数据结果。对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求。

2、控制方式:定速度、定位移、定荷重、定荷重增率、定应力、定应力增率、定应变、定应变增率等控制方式可选;

3、自动清零:试验开始后,测量系统自动调零;

4、自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确度;

5、自动存盘:试验数据和试验条件自动存盘,杜绝因忘记存盘而引起的数据丢失;

6、批量试验:对相同参数的试样,一次设定后可顺次完成一批试验;

7、显示方式:数据与曲线随试验过程动态显示;

8、曲线遍历:试验完成后,可对曲线进行再分析,用鼠标找出试验曲线上各点对应的数据;

9、曲线选择:可选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;

10、单位切换:力量单位:(g、kg、N、lb)、应力单位:(kg/mm2、N/mm2、Mpa、lbf/in2)位移单位:(m、mm、in)

11、试验报告:可按用户要求的格式对试验报告进行编程和打印,并可导出EXCEL文件;

12、安全保护:超过最大负荷的2~10%时,自动实现安全保护、过载停机保护、限位保护;

13、可自动检测、计算试样的机械性能指标,也可人工干预分析过程,根据相关标准的要求对自动分析结果进行修正,以提高数据的准确度;

立式太阳能电池片焊带剥离试验机标准配件:

1、荷重传感器:美国MKCELLS高精度荷重元,500N一个;

2、位移感应系统:高精度光电编码器感应全程位移编码器一套;

3、数据采撷卡:TH200064位闭环测量控制主板一张;

4、测试软件:TH2101英文/中文简体/繁体三合一测量控制系统一套;

5、动力系统:台湾交流伺服马达及控制驱动系统一套;

6、传动系统:意大利Haitec减速箱及台湾TBI精密滚珠丝杆一套;

7、测试治具:电池片180°剥离测试夹具一套;

EVA背板剥离测试夹具一套;

焊带拉伸测试夹具一套

(注:其它测试夹具可根据需求选配)
