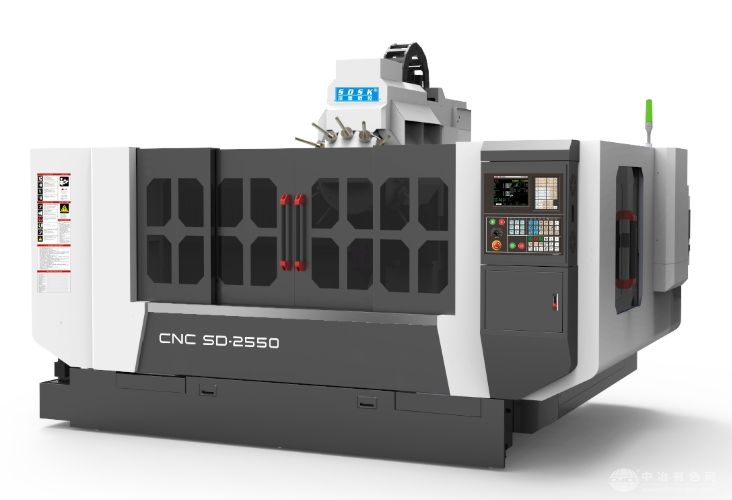

大型高速数控铝型材加工中心
品牌 深雕数控/SDSK
型号 SD2550
厂商性质 生产商
所在地 深圳市
产品简介
产地国产刀库类型飞碟式刀库
刀库容量16把导轨类型滑轨
工作台T型槽T型槽M16工作台尺寸2500*500mm
工作台数量单工作台工作台最大承重2000kg
换刀时间2Sec加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他
加工用途车,铣,钻,攻,镗,铰,磨,其他界面语言中文
联动轴数三轴联动数控系统凯恩帝/KND
销售区域全国重量9000kg
主轴转速12000r/min主轴锥孔BT40
机器简介：
SD机型系列是专门为客户量身定做的大型高速数控铝型材加工中心; 配中国台湾圣杰16位飞碟式刀库，换刀速度为2秒，大大提高生产效率; 运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴主轴上下移动。 机身铸铁结构;采用深雕数控系统，伺服电机;三轴采用上银/银泰精密级直线导轨，精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水和喷雾系统，保证了更高的加工精度、速度与稳定性;大型高速数控铝型材加工中心;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
二、机器主要配置清单(单位:mm)
序号规 格 说 明数量
1.铸铁床身，外罩2mm钢板、烤漆(不锈钢水箱)全套
2.深雕数控系统(法兰克技术基础)/3轴伺服电机/主轴伺服驱动全套
3.XYZ轴用 中国台湾上银/银泰 精密级直线导轨全套
4.XYZ轴用 中国台湾TBI/上银/银泰 精密级研磨级滚珠丝杆全套
5.中国台湾惟隆直联式短鼻主轴/配5.5KW BT30/100主轴伺服驱动20000rpm全套
6.中国台湾圣杰16位飞碟式刀库1套
7.进口NSK/GMI P级角接触配对轴承全套
8.主轴水冷机1台
9.配电柜恒温系统全套
10.施耐德电气配件全套
11.电子手轮1个
12.对刀仪1个
13.X轴配三防布风琴罩，Y/Z轴配钢板罩各1套
14.X/Y/Z轴配塑料拖链各1套
15.自动润滑黄油泵1套
16.空气过滤器2套
17.喷水及水气混合喷雾装置各2套
18.水泵LDPB 4-18/480W1套
19.机床附件套
20.BT30刀柄2个
三、设备主要技术参数：(单位:mm)
机型SD1850SD2550SD3050SD3550SD4550
外型-长*宽*高3680*2600*25003750*2600*25004450*2520*26005380*2600*25006380*2600*2500
工作台尺寸1800*5002500*5003000*5003500*5004500*500
主轴鼻端至台面450450450450450
X/Y/Z行程1850*530*3502530*530*3503030*530*3503530*530*3504530*530*350
最大空走速度48000mm/min48000mm/min48000mm/min48000mm/min48000mm/min
最大加工速度12000mm/min12000mm/min12000mm/min12000mm/min12000mm/min
控制系统深雕数控系统深雕数控系统深雕数控系统深雕数控系统深雕数控系统
伺服系统交流伺服交流伺服交流伺服交流伺服交流伺服
系统分辨率0.0010.0010.0010.0010.001
三轴垂直度0.015mm0.015mm0.015mm0.015mm0.015mm
整机定位精度±0.02mm±0.02mm±0.02mm0.02mm0.02mm
局布定位精度300 ±0.01mm300±0.01mm300±0.01mm300±0.01mm300±0.01mm
重复定位精度0.005mm0.005mm0.005mm0.005mm0.005mm
主轴数1个1个1个1个1个
主轴电机功率5.5KW5.5KW5.5KW5.5KW5.5KW
飞碟式刀库16位16位16位16位16位
换刀方式自动自动自动自动自动
主轴转速20000rpm/min20000rpm/min20000rpm/min20000rpm/min20000rpm/min
夹持刀柄BT30BT30BT30BT30BT30
对刀方式自动自动自动自动自动
可装料高度350mm350mm350mm350mm350mm
台面承受负荷1500Kg1500Kg1500Kg2000Kg2500Kg
额定电压380V/50HZ380V/50HZ380V/50HZ380V/50HZ380V/50HZ
整机最大功率32KW18KW18KW22KW22KW
