线码型材加工中心

线码型材加工中心

337
规格/型号:SD-G3565-BT40
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

线码型材加工中心说明介绍

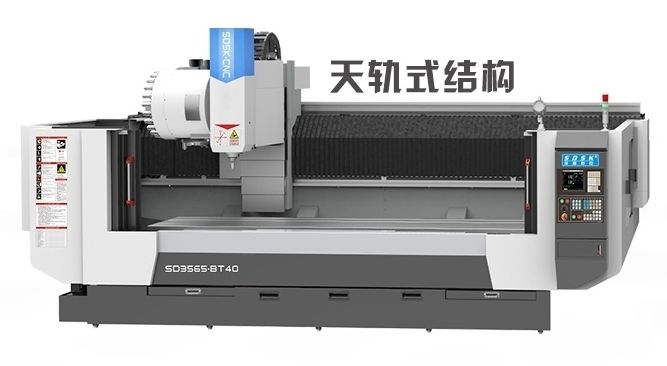

线码型材加工中心

线码型材加工中心


品牌 深雕数控/SDSK

型号 SD-G3565-BT40系列

厂商性质 生产商

所在地 深圳市


产品简介


线码型材加工中心SD-G-BT40系列-技术参数及配置单


一、机器简介:


SD-G-BT40系列机型是专门为客户量身定做的大型线码型材加工中心; 机身采用铸铁床身结构;配圣杰24T圆盘刀库;换刀速度为2秒,大大提高生产效率; 运动方式为Y轴工作台前后移动,X轴机头左右移动,Z轴主轴上下移动。采用华中数控系统,YZ轴用伺服电机,X轴用线码直线电机,三轴采用上银/银泰精密级直线导轨,YZ轴用精密级滚珠丝杆,德国联轴器,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,保证了更高的加工精度、速度与稳定性;特别适用于各类钢、、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。


可另加第四旋转轴。


二、机器主要配置清单(单位:mm)


规 格 说 明数量原产地

华中数控系统/YZ轴4.4KW/2.9KW伺服电机/7.5KW主轴伺服驱动全套武汉

*X轴用线码直线电机 (新加坡)

*配高创驱动器 (以色列)

*雷尼绍光栅尺(HK-0400-0002)读数头 (英国)全套

Y/Z轴用中国台湾TBI精密级(Y50mm,Z40mm)滚珠丝杆全套中国台湾

XYZ轴用 中国台湾上银/银泰 精密级(35mm)直线导轨全套中国台湾

中国台湾大悦直结式主轴BT40-140AS-12000短鼻1个中国台湾

中国台湾圣杰24位刀臂式刀库1套中国台湾

铸铁床身(HT250)1套自制

铸铁机械零配件(HT250)1批自制

外罩:2mm钢板、喷粉(不锈钢水箱)全套自制

配电柜恒温系统(雷德)1套东莞

施耐德电气配件(施耐德)1批天津

进口GMI P级角接触配对轴承全套中国台湾

主轴油冷机 (雷德)1台东莞

电子手轮(昱普)1套广州

对刀仪(深圳精雕 )1个自制

X轴配风琴罩/YZ轴配钢板罩各1套自制

X/Y/Z轴配塑料拖链(鼎泰)各1套东莞

自动润滑油泵(宝腾)1套东莞

空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江

喷水装置1套自制

水泵(斯纳尔)1个常州

链板自动排渣机(备注:可另选)无深圳

机床附件1套深圳

BT40刀柄/配大小全套缩咀(三合)5个深圳


三、设备主要技术参数:(单位:mm)


机型SD-G3565-BT40SD-G4065-BT40SD-G4565-BT40

外型尺寸长5350宽2950高3000长5850宽2950高3000长6530宽2950高3000

工作台尺寸X3500*Y600(T槽)X4000*Y600(T槽)X4500*Y600(T槽)

主轴鼻端至台面750750750

X/Y/Z行程3550*720*6504050*720*6504550*720*650

空走速度XYZX60m/min

Y48m/min

Z40m/minX60m/min

Y48m/min

Z40m/minX60m/min

Y48m/min

Z40m/min

加工速度12m/min12m/min12m/min

控制系统华中数控系统(半闭环)华中数控系统(半闭环)华中数控系统(半闭环)

伺服系统YZ交流伺服

X高创驱动器YZ交流伺服

X高创驱动器YZ交流伺服

X高创驱动器

系统分辨率0.0020.0020.002

三轴垂直度0.015mm0.015mm0.015mm

整机定位精度士0.02mm士0.02mm士0.02mm

局布定位精度300 mm内±0.01mm300 mm内±0.01mm300 mm内±0.01mm

重复定位精度0.005mm0.005mm0.005mm

主轴数1个1个1个

主轴伺服驱动功率7.5KW/个7.5KW/个7.5KW/个

主轴转速12000rpm/min12000rpm/min12000rpm/min

夹持刀柄BT40BT40BT40

刀臂式刀库24T24T24T

换刀方式自动自动自动

对刀方式自动自动自动

可装料高度600mm600mm600mm

台面承受负荷2000Kg2000Kg2000Kg

额定电压380V/50HZ380V/50HZ380V/50HZ

整机功率21KW21KW21KW

整机重量10500Kg12500Kg14500Kg

单价:含税含运费
