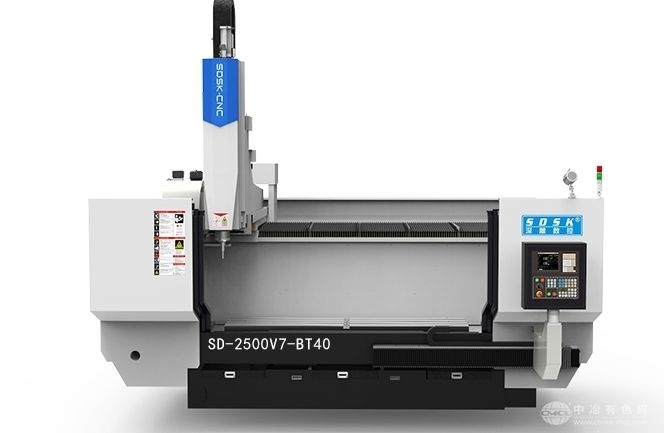

数控天轨式加工中心数控机床
品牌 深雕数控/SDSK
型号 SD-2500V7-BT40
厂商性质 生产商
所在地 深圳市
产品简介
产地国产刀库类型圆盘式刀库
刀库容量16把定位精度X轴:±0.02mm,Y轴:士0.02mm,Z轴:±0.02mm
工作台T型槽M16工作台尺寸2500*500mm
工作台数量单工作台工作台最大承重2000kg
换刀方式其他换刀时间2Sec
加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他加工用途铣,钻,攻,镗,锪,磨,其他
界面语言中文,英文类型天车式
联动轴数三轴联动龙门宽度2500mm
售后保修期1年个月数控系统三菱/MITSUBISHI,西门子/SIEMENS,发那科/FANUC,凯恩帝/KND,华中/HNC,新代/SYNTEC
外形尺寸(长×宽×高)3850*2650*3200左右mm销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm重量9000kg
轴数三轴主轴电机功率3.7-5.5kw
主轴转速12000r/min主轴锥孔BT40
最大行程X轴:2530mm,Y轴:1530mm,Z轴:500mm
一、机器简介:
1、SD2500V7-BT40机型系列是专门为客户量身定做的大型型材加工中心; 天轨式结构;三轴运动机构设计在横梁顶部轻巧便捷也方便清理,Y轴机头前后移动,X轴机头左右移动,Z轴主轴上下移动。
2、可另加第四旋转轴、侧铣头、探头功能。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。
二、机器主要配置清单(单位:mm)
规 格 说 明数量原产地
三菱系统/XYZ伺服电机、Z抱闸/11KW主轴伺服驱动全套日本
X/Y/Z轴用中国台湾TBI精密级滚珠丝杆(x6020、YZ4020)全套中国台湾
X/Y/Z轴用 中国台湾上银/银泰/鼎翰 精密级(X35、Z35滚珠直线导轨、Y35滚柱直线导轨)全套中国台湾
中国台湾大悦直联式长鼻主轴BT40/150/12000rpm /环形喷水(配油压打刀缸)1个深圳
24T圆盘刀库(冈田)1套中国台湾
床身XYZ轴全铸铁,钢构底座,主要配件为铸铁机械零配件(HT300)1套自制
配电柜恒温空调系统(雷德)1套东莞
施耐德电气配件(施耐德)1批天津
进口TBI/KOYO P级角接触配对轴承全套中国台湾
主轴油冷机 (雷德)1台东莞
电子手轮(昱普)1套广州
对刀仪(深圳精雕 )1个自制
X/Y/Z轴配风琴罩各1套自制
X/Y/Z轴配塑料拖链(鼎泰)各1套东莞
自动润滑油泵(宝腾)1套东莞
空气过滤器(日本雷曼 M107-A空气过滤器)1套浙江
喷水装置1套自制
气Q、水Q各1把深圳
水泵(斯纳尔)1个常州
机床附件1套深圳
BT40刀柄/配大小全套缩咀(三合)5个深圳
链板排渣机(可另选)无自制
正门可另加装气动双开门无自制
三、设备主要技术参数:(单位:mm)
机型SD2560V7-BT40
外型尺寸长4200宽3530高3200左右
工作台尺寸X2500*Y600(T槽M16)
主轴鼻端至台面最高850~低150
X/Y/Z行程X:2550
Y﹕600
Z﹕700
最大快移速度XYZX﹕35米/分钟
Y﹕48米/分钟
Z﹕48米/分钟
最大加工速度12米/分钟
伺服系统XYZ交流伺服
系统分辨率0.002
三轴垂直度0.02mm
整机定位精度±0.02mm
局布定位精度300 mm内±0.01mm
重复定位精度0.005mm
主轴数1个
主轴伺服驱动功率11KW
主轴伺服转矩52.5N.m
主轴转速12000rpm/min
夹持刀柄BT40
圆盘刀库24T
换刀方式自动
对刀方式自动
台面承受负荷2000Kg
额定电压380V/50HZ
整机最大功率23KW
整机重量8500Kg左右
