双头双通道龙门加工中心
品牌 深雕数控/SDSK
型号 SDSK1000WL-ZYB-2-BT40
厂商性质 生产商
所在地 深圳市
产品简介
产地国产工作台尺寸990*665mm
工作台最大承重2000kg界面语言中文
外形尺寸(长×宽×高)6600*4100*3900mm销售区域全国
重量18000kg

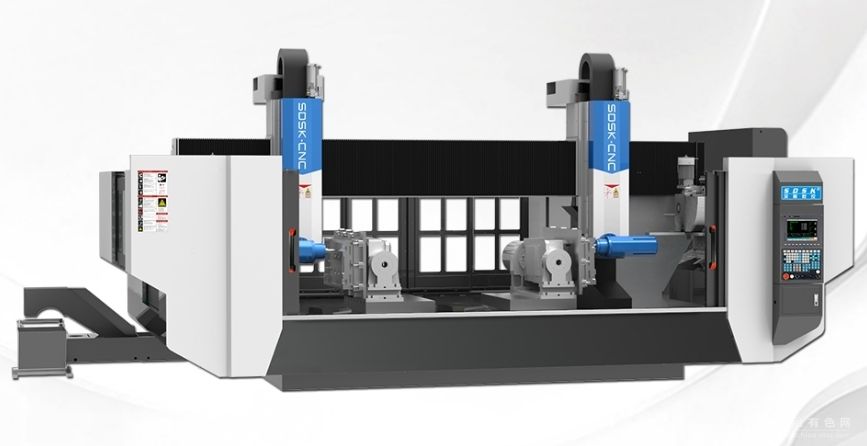

一、SDSK1000WL-ZYB-2-BT40双头双通道龙门加工中心机器简介：
1、SDSK1000WL-ZYB-2-BT40机型是专门为客户量身定做的双头双通道+双主轴摆头+双五轴摇篮转台的专用六轴数控五面体龙门加工中心，定梁式龙门结构。
2、相当于2台机器共用1套数控系统和1套床身，X1X2轴可单独左右运动也可同时左右运动，Y1Y2轴工作台可单独前后运动也可同时前后运动，Z1Z2轴可单独上下运动也可同时上下运动，双主轴摆头定义为B1B2轴可单独±110·旋角也可同时±110·旋角;摇篮轴定义为C1C2和B3B4轴可正反面分工序加工也可加工两个同样的工件。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的五面体工件精密雕铣、切割、扩孔、打孔、攻丝等加工。
4、配有五轴摇篮转台2个。(详细加工工艺另有资料说明)
二、SDSK1000WL-ZYB-2-BT40双头双通道龙门加工中心机器主要配置清单(单位:mm)
序号规 格 说 明数量原产地
1.数控系统(双头双通道);(品牌厂家待确认)
X1X2轴(型号待确认)伺服电机;
Y1Y2轴(型号待确认)伺服电机;
Z1Z2轴(型号待确认)伺服电机、带抱闸;
B1B2轴(型号待确认)伺服电机、带抱闸;
B3B4轴(型号待确认)伺服电机、带抱闸;
C1C2轴(型号待确认)伺服电机、带抱闸;
2-主轴电机15-18000;全套德国
2.中国台湾大悦B1B2轴摇摆头±110·旋角(另有说明书)2套中国台湾
3.博邦五轴摇篮转台(BNC-460定义轴向为C1C2、B3B4)(另有说明书)2套东莞
4.中国台湾大悦电主轴BT40-150-550-18000，15KW，气动换刀，带编码器(另有说明书)2个中国中国台湾
5.冈田24T圆盘刀库 (左右两侧各1个)(或同等级品牌)2套中国中国台湾
6.X1X2/Y1Y2/Z1Z2轴用 中国台湾上/银泰精密级滚柱线轨 (XY45*2、Z35*4)(或同等级品牌)全套中国中国台湾
7.X1X2/Y1Y2/Z1Z2轴用 中国台湾上/银泰/TBI精密级滚珠丝杆(XY5012，、Z4012)(或同等级品牌)全套中国中国台湾
8.大理石机身，大理石横梁1套山东
9.铸铁机械零配件、铸铁工作台*21批自制
10.配电柜恒温系统(瑞科)1套东莞
11.施耐德电气配件1批德国
12.进口NSK/KOYO/TBI P4级角接触配对轴承(或同等级品牌)全套进口
13.主轴油冷机 (瑞科)(或同等级品牌)1台东莞
14.电子手轮(深圳精雕 )1套自制
15.对刀仪(深圳精雕 )2个自制
16.X1X2/Z1Z2轴配三防布风琴罩(Y1Y2轴配可伸缩不锈钢板罩)各1套自制
17.X/Y/Z轴配塑料拖链各1套东莞
18.自动润滑油泵(宝腾)1套东莞
19.空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江
20.喷水装置1套自制
21.水枪各1把浙江
22.水泵750W(斯纳尔)2套常州
23.机床附件
1套深圳
24.BT40刀柄/配大小全套缩咀(三合)10个深圳
25.3螺+1链板式自动排渣机1套自制
26.博邦五轴摇篮转台(BNC-460)(另有说明书)2套东莞
三、设备主要技术参数：(单位:mm)
机型SDSK1000WL-ZYB-2-BT40
工作台尺寸X*Y990*665/2个 T16 (左右待定)
龙门宽度2650
主轴鼻端至工作台面最高960～90(左右待定)
X1X2轴行程1300(左右待定)
Y1Y2轴行程1200(左右待定)
Z1Z2轴行程1050(左右待定)
B1主轴摇摆头转至+90·可加工范围800 (左右待定)
B2主轴摇摆头转至-90·可加工范围800 (左右待定)
B1B2轴摇摆头±110·旋角
B1B2轴定位精度(arcsec)±8
B1B2轴重复定位精度(arcsec)±5
B3B4摇篮轴±90·旋角
C1C2摇篮轴360·旋角
X1X2/Y1Y2/Z1Z2最快移动速度X36米/分钟
Y36米/分钟
Z36米/分钟
最大加工速度12米/分钟
伺服系统交流伺服
系统分辨率0.001
三轴垂直度0.015mm
平面度1000内0.02mm
整机定位精度±0.012mm
局布定位精度300内±0.01mm
重复定位精度0.004mm
电主轴数2个
电主轴伺服功率15KW
电主轴扭矩34.5N.m
电主轴转速18000rpm/min
圆盘刀库24位*2(左右两侧各1个)
换刀方式自动
夹持刀柄BT40
对刀方式自动
台面承受负荷2000Kg
额定电压380V/50HZ
整机最大功率58KW(左右待定)
整机重量18000Kg(左右待定)
外型尺寸(长*宽*高)6600*4100*3900(左右待定)
四、主机标准配置及附件送配件：
1.控制器11.机械、电气、操作说明书1本
2.电主轴12.刚性攻牙功能
3.自动润滑系统13.
电气恒温空调
4.地基可调垫块14.U盘《操作说明书》《程序说明书》《使用说明书》
5.工具箱15.刀柄10个(含拉钉、扳手)
6.工作灯16.锁刀座
7.警示灯17.M16马铁
8.主轴吹气装置18.
9.传输线19.锁咀 ER32(4-20) 1套
10.半封闭式护罩20.护罩
五、机器环境及硬件设施要求
序号环境项目项目要求标准
1.电源要求AC380V(4P)50-60Hz，空气开关 150A，电源电压波动范围 380V±10%以内
2.空气压缩机使用螺杆式压缩机，储气罐，三级过滤，≥0.55Mpa，流量≥100L/min
3.真空压力≥0.6 mpa
4.空气干燥机必须有空气干燥机，带自动排水功能
5.环境噪音/振动≤75dba
6.地面要求地面要求平整，稳固，最高点与低点相差不超过 5mm
7.环境湿度建议 45%-65%
8.气体水分含量无水分
