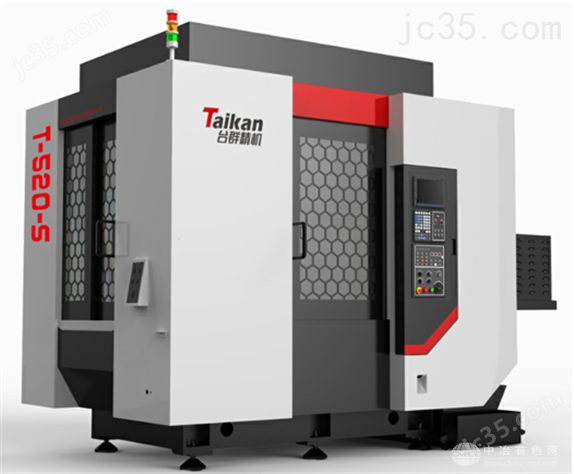

双工作台钻攻加工中心
产品型号:T-520-S
品 牌:台群精机/TaiKan
厂商性质:生产商
所 在 地:深圳市
产品简介
产地国产工作台尺寸650*1000mm
加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
主轴电机功率3.7/5.5kw主轴转速20000r/min
主轴锥孔BT30最大行程X轴:520mm,Y轴:360mm,Z轴:340mm
双工作台钻攻机T-520-S主要针对3C行业,配有双工位交换工作台,可以实现工件在加工过程中装夹外侧工作台上的工件,使装夹时间与加工同步进行,大大提高了设备的利用率。
详情介绍产品特性
台群钻铣加工中心T-520-S具备高精度、高稳定性、高效率。
1、双工位交换工作台设计,X/Y轴与附加轴的定位和刀具交换同时动作;排除无效动作,减少非加工时间。实现不停顿加工;
2、搭载自主研发生产并自主知识产权的伺服刀库,换刀快速稳定;
3、进给系统采用高精度滚珠丝杠支撑单元和轴承,确保机床稳定性及精度要求;
4、电机采用高可靠性密封性能良好的数字式交流伺服电机,保证良好的动态性能。
应用领域
主要针对汽车行业、摩托车行业、液压传动类、光学品等行业中的小型板零件加工。主要用途为加工有色金属类零件等钻孔、攻牙工序,可以实现镗削、铣削,尤其是对加工时间短,装夹频繁节拍要求高的零件加工。
产品参数
项目单位T-520-S
工作台尺寸mm650*1000(双面)
X/Y/Z三轴行程mm520/340/350(21T)520/340/340(26T)
主轴鼻端至工作台距离mm205~555(21T)选配低底盘工作台时255~605(21T)205~545(26T)选配低底盘工作台时255~595
工作台T型槽(槽数-槽宽*间宽)mm3-14*100(两侧)
主轴转速(选配)r/min20-20000(24000)
主轴锥度/BT30
X/Y/Z三轴快速移动度m/min36/36/48
刀库容量(选配)把21(26)
刀具重量kg3
刀具长度mm200
备注:以上所有图片仅供参考,以实际交付为准;本公司产品不断改进,上述资料若有变更,恕不另行通知。
