双臂(液压)凿岩台车
设备概述
DW2-50双臂凿岩台车是一款双臂矿用液压掘进钻车,为中小型巷道钻孔而设计研发,该机设有2套独立的全液压驱动凿岩系统,互不影响,配备大功率凿岩机,凿岩速度可达0.8-2.5米/分钟,适应围岩等级范围广,配有完全液压平动可伸缩式钻臂,适应于巷道8.5m宽x6.8m高以下巷道作业,柴油机四轮驱动轮胎式饺接底盘,全湿式车桥底盘系统双路制动控制系统,安全可靠性高,爬坡能力 14°(25%),行走速度16km/h。
高效大功率液压凿岩机·为考虑围岩结构凿岩性,提供多种凿岩机配置方案供用户选择,不同凿岩机凿岩成本不同,使得获取更高的凿岩速率,缩短循环作业时间、延长钻具寿命、更高的生产效率、更低的凿岩成本。
液压系统·采用国际知名品牌柱塞泵液压控制系统直接控制式凿岩系统,质量可靠、使用寿命长。·设有全自动防卡钎功能、制动故障警示等保护功能。·液压油箱设有加油泵便于设备保养,油箱设有传感器,低油位时停机保护;·凿岩控制采用电磁泵比例阀控制,使得凿岩系统平稳、安全。·液压油管采用马牌等国际或国内知名品牌多层油管,油管接头采用苏格强等大品牌,且多数液压管路有安全阀,从元件的品质及液压系统源头减少漏油现象。·设有多方面安全报警系统,使用性、安全性极高,如遇到燃油油位过低、水温过高、液压油温过高等异常,具有报警提示或者自动停机。·全自动防卡钎及自动退钎功能,保护凿岩机及钻具不受损,设有碰撞阀,当凿岩完毕后自动退钎杆保护凿岩机。
耐磨型凿岩推进·铝合金材质推进梁包裹不锈钢护皮,运动间隙间采用聚氨酯(固体润滑块)耐磨衬垫,重量轻且具有很高的抗弯、抗扭强度,使用寿命长,可配备不同规格的钻具,满足不同凿孔需求,在打大孔径掏槽孔时,设有大小孔一键切换保护功能。
全液压平动伸缩式钻臂·采用全新的双三角液压平动钻臂,增大伸缩距离,作业范围更广更高,拐臂支撑推进总成使得掏槽摆位视野更好操作。·钻臂上各销轴采用膨胀轴设计,避免松动的可能、安全、易拆卸、可伸缩,1500mm二次补偿增大打孔范围,一次停车满足全断面凿岩作业,无需移动设备。
安全高效电控系统·电气系统采用施耐德电气控制系统,安全、可靠。·具有冲击计时、数字电压/电流显示表/相序指示、漏电停机保护、过载、过流、短路等停机保护。·设有急停开关按钮。·配有喇叭、信号灯、行车警示器。

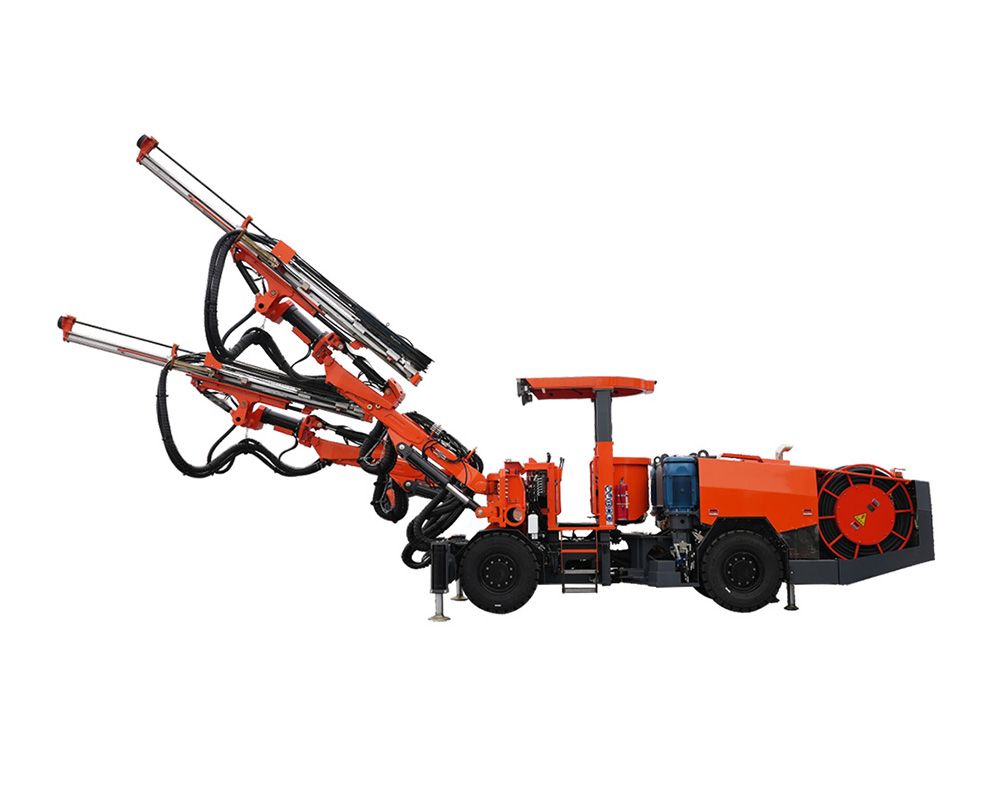

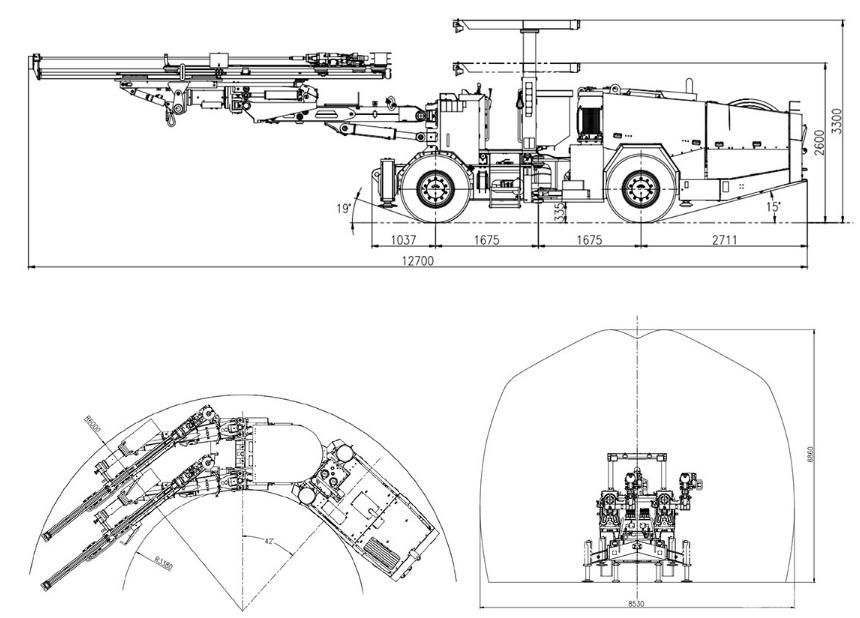

产品视图
