全自动金相测量显微镜

全自动金相测量显微镜

浏览量 742
规格/型号:WV-3020CS
品牌:沃威科技
应用领域:检测设备
产地:北京 - 北京
厂家/供应商:北京沃威科技有限公司
咨询电话::010-51650488(请说明信息源自“北方有色网”)
更新时间:2025-05-06
级别:待认证

全自动金相测量显微镜说明介绍

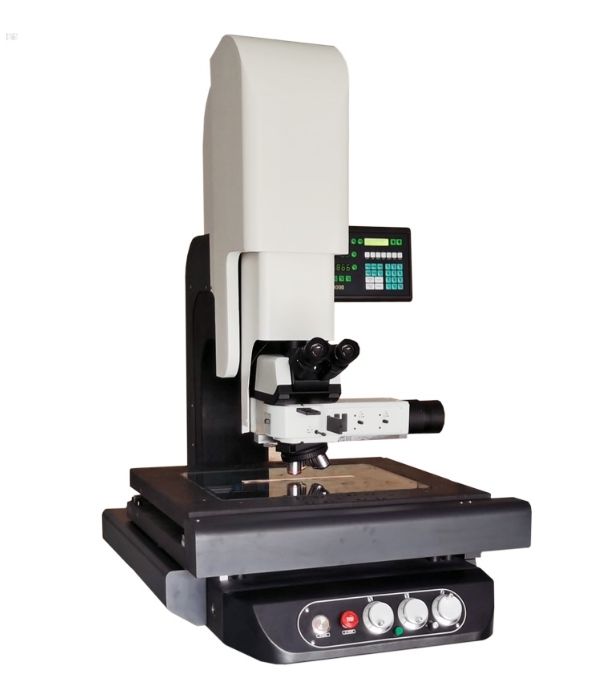

WV-3020CS全自动金相测量显微镜

WV-3020CS全自动金相测量显微镜


产品简介:

本司最新推出的WV-3020CS系列全自动三轴电动手脉金相测量显微镜,专为高端全自动金相量测市场量身定制,其具有高倍观察测量、CNC编程、精准定位、重复测量、SPC报表统计、自动测量结果输出等功能,能快速高效地解决高倍观察量测产品的批量检测需要。

● 本机X、Y、Z三轴均为伺服驱动,由鼠标、键盘及摇杆操纵,通过本司专用的全自动金相测量软件,具有自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术;可在使用夹具或工件随意放置的情况下,进行批量检测;

● 独家使用专业订制的高精准细分脉冲金相测量电机,三轴均可转换通过电脉精准控制,可以实现快中慢三档调速来控制XYZ三轴移动;而在选择低速档时,我们让电机脉冲量的最小化设置跟传动机构的最优化调校,可以保证机台移动时,精细到0.5UM(甚至更低的分辨率)移动精度,而有效地杜绝金相显微镜在高倍率下Z轴无法精准对焦及XY无法精准抓取产品图像边缘的现象不再发生!

产品特点:

● 由移动工作台、三轴电子光栅尺和运动专用控制盒组成数据传动控制系统;

● 双重闭环运动控制,XYZ三轴伺服驱动,软件控制及电动手脉精准控制随机切换;

● 采用全花岗平台结构,外观简洁大方,永不变形,永不生锈;

● 具有多种数据处理、显示、输入、输出功能,使观察测量与办公完全结合在一起;

● 标配明场物镜和明场光路(可选配明暗场);

● Z轴可选配辅助对焦模块实现测高功能;

● 可选配手动鼻轮或电动鼻轮;

● 可支持长工作距离物镜进行对接;

● 采用优异的无限远光学系统,提高成像衬度和清晰度,用户可以得到鲜明、清晰的高对比度图像,可实现明暗场,偏光,微分干涉等多种成像。

技术参数

主体规格

◆X坐标行程:  300(mm)

◆Y坐标行程:200(mm)

◆Z坐标行程:  150(mm)

◆基座材质:花岗岩,移动平台:花岗岩

◆X、Y坐标测量示值误差≤(2.5+0.02L)µm ,L为被测长度(单位:mm)

◆X、Y、Z数显分辨率:0.0005mm(可选配0.0001)

◆透射照明光源:平行光LED冷光源

◆反射照明光源:可变视场光阑与孔径光阑,均可调中心,带滤色片插槽与偏光装置插槽;

◆可根据客户产品不同而选择DIC微分干涉功能、明暗场及电动鼻轮等配置。

目视系统

◆物镜放大倍数:五孔旋转器,标配5X、10X、20X、50X无限远长工作距离明场金相物镜

◆目镜放大倍数:10X( 单、双目同)

◆总放大倍数: 50X-500X(包括畸变在内的)

◆物镜放大倍数误差:放大率误差≤0.08%

影像系统

◆摄像机接口:C型接口,可调焦

◆CCD:630万高清数字相机(自带软件可显示影像视窗及二维尺寸量测)

◆综合影像最大放大倍数:1000X以上

图像及测量系列功能

◆视频的实时播放,停止功能

◆自动白平衡、自动曝光功能

◆视频采集功能(支持BMP\JPG等存储模式)、包括静态捕获、动态录像

◆视频参数设置功能(RGB设置、对比度调节、曝光设置、偏移量设置、gamma调节等等)

◆视频缩放显示及视频大小控制功能

◆视频上下、左右反转功能

◆图像定时采集功能

◆可任意修改图片及录像保存路径

图像处理功能

◆图像模糊及锐化

◆亮度\对比度调节

◆RGB增益调节

◆镜像旋转功能

图像测量功能:支持动态和静态两种测量方式

◆直线、曲线的长度测量

◆面积、周长测量

◆圆的半径、周长和面积的测量

◆任意多边形的周长面积测量

◆角度测量

◆平行线间距测量

◆文本输入功能

◆测量微调功能

◆删除图元功能

◆标记选择功能

◆撤销和重做功能,用户操作有误时,方便修改

◆测量数据可精确到小数点

◆测量数据及图片可导入到Word或Excel中
