工具金相显微镜

工具金相显微镜

浏览量 371
规格/型号:ZTM-2010DH
品牌:中特精密
应用领域:检测设备
产地:广东 - 东莞
厂家/供应商:东莞市中特精密仪器科技有限公司
咨询电话::13790611951(请说明信息源自“北方有色网”)
更新时间:2025-08-21
级别:待认证

工具金相显微镜说明介绍

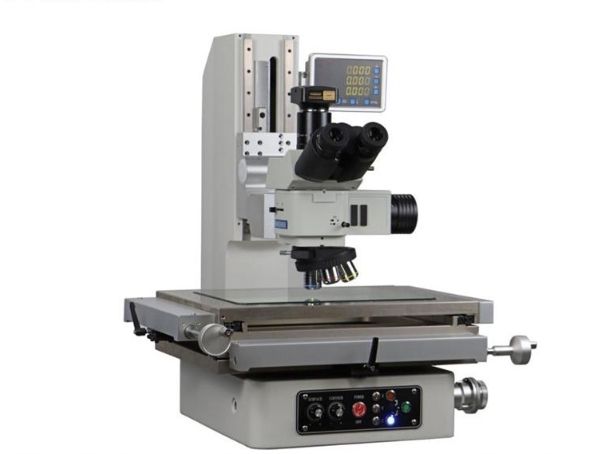

ZTM-2010DH工具金相显微镜

ZTM-2010DH工具金相显微镜


产品名称:工具金相显微镜

产品型号:ZTM-2010DH、ZTM-3020DH

生产厂商:中特精密

1.产品介绍

◆本司最新推广出的Z轴电动手脉金相测量显微镜,独家使用专业订制的高精准细分脉冲金相测量电机,通过设置多种脉冲细分量和机构上的精准调校,可以实现快中慢三档调速来控制Z轴光学镜头上下移动;
  而在选择低速档时,我们让电机脉冲量的最小化设置跟传动机构的最优化调校,可以保证Z轴上下移动时,精细到0.5UM(甚至更低的分辨率)对焦精度,而有效地杜绝了了目前市场上主流金相测量显微镜在高倍率使用下的通病不再发生(高倍下无法定准对焦面,使用手动Z轴调焦齿轮打滑等等现象!)
◆Z轴电动手脉金相测量显微镜集软件、光、机、电为一体,是高精度、高效率的测量显微镜;

◆Z轴电动手脉金相测量显微镜是观察、测量和处理系统化的显微镜阵容;
◆Z轴电动手脉金相测量显微镜可以作为观察显微镜,用相对量测法检查工件表面形状等非接触
测量为目的各种精密加工业,是计量室、实验室以及生产车间不可缺少的计量检测设备之一。

2.产品特点

● 参照NK国际品牌机身结构设计,基座精密铸,三层球铁镀精密平台
● Z轴通过电动手脉进行精准控制(对焦精度可达0.0005~0.001mm)
● Z轴可选配辅助对焦测高功能
● 视场宽阔,可得清晰无闪烁影像
● 高精度测量,同时具有大测量范围和高精度,适用于各种测量
● 选用无限远长距明场金相物镜,满足长工作距离的测量要求
● 照明装置(反射/透射)可选用高亮度LED的照明或卤素照明
● 利用可变孔径光阑进行无衍射观察测量
● 快速释放装置便于测量工件大或测量工件数量多的快速移动工作台
● 高位目镜观察
● 高清数字相机CCD图像成像(630万像素)

3.技术参数

3.1主体规格

◆X坐标行程:    200(mm)
◆Y坐标行程:   100(mm)
◆Z坐标行程:    200(mm)
◆基座材质:精密铸铝,移动平台:三层球铁镀镍
◆X、Y坐标测量示值误差:≤(2.5+0.02L)µm ,L为被测长度(单位:mm)
◆X、Y、Z数显分辨率:0.0005mm(可选配0.0001)
◆透射照明光源:平行光LED冷光源
◆反射照明光源:可变视场光阑与孔径光阑,均可调中心,带滤色片插槽与偏光装置插槽;
可根据客户产品不同而选择DIC微分干涉功能、明暗场及电动鼻轮等配置。

3.2目视系统

◆物镜放大倍数:五孔旋转器,标配5X、10X、20X、50X无限远长工作距离明场金相物镜

◆目镜放大倍数:10X( 单、双目同)

◆总放大倍数:  50X-500X(包括畸变在内的)

◆物镜放大倍数误差:放大率误差≤0.08%

3.3影像系统

◆摄像机接口:C型接口,可调焦

◆CCD:630万高清数字相机(自带软件可显示影像视窗及二维尺寸量测)

◆综合影像最大放大倍数:1000X以上

4.图像及测量系列功能

◆视频的实时播放,停止功能

◆自动白平衡、自动曝光功能

◆视频采集功能(支持BMP\JPG等存储模式)、包括静态捕获、动态录像

◆视频参数设置功能(RGB设置、对比度调节、曝光设置、偏移量设置、gamma调节等等)

◆视频缩放显示及视频大小控制功能

◆视频上下、左右反转功能

◆图像定时采集功能

◆可任意修改图片及录像保存路径

图像处理功能

◆图像模糊及锐化

◆亮度\对比度调节

◆RGB增益调节

◆镜像旋转功能

图像测量功能:支持动态和静态两种测量方式

◆直线、曲线的长度测量

◆面积、周长测量

◆圆的半径、周长和面积的测量

◆任意多边形的周长面积测量

◆角度测量

◆平行线间距测量

◆文本输入功能

◆测量微调功能

◆删除图元功能

◆标记选择功能

◆撤销和重做功能,用户操作有误时,方便修改

◆测量数据可精确到小数点

◆测量数据及图片可导入到Word或Excel中
