一.主要技术参数型号解释：

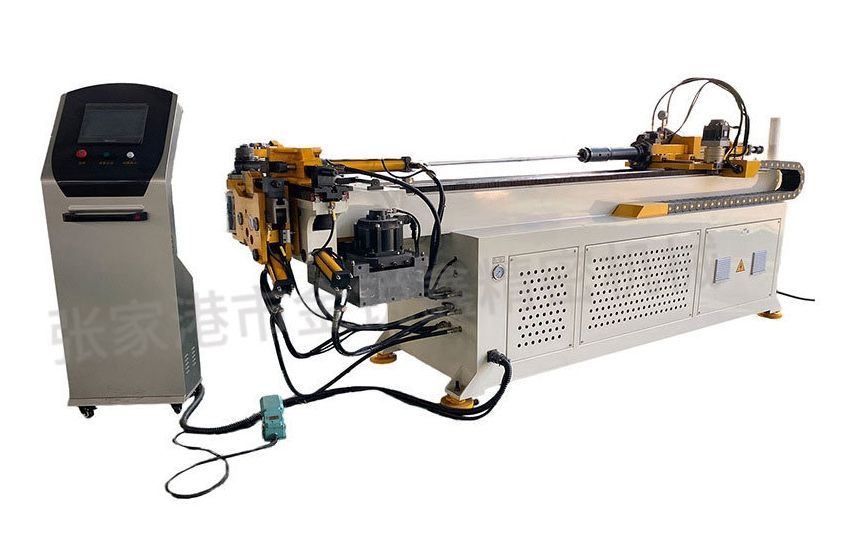

DW-38CNC-3A-1S全自动伺服弯管机是在金属管件冷状态下进行有芯或无芯缠绕式弯管的设备，如换推弯模具可以推弯出不同半径的产品。如改变其模具还可以用于方管、槽钢等异型截面型材的弯曲。
本机床为全液压PLC控制全自动弯管机。主传动、辅助运动均采用液压驱动。在各机构易发生干涉处有检测装置，以保证机床安全。机床各种动作由PLC可编程控制器控制，机床可预置保存200个工件，每个工件可预置30个弯曲角度随时可以调用，并在工作时动态显示弯管角度。可输入座标工作值(X.Y.Z)工作值(Y.B.C)程序可以自动转化数据。方便操作人员尽快上手。
机器外形尺寸：4200mm×900mm×1450mm(以实际机型为准)
二.主要技术参数
1.主电机功率：4.0Kw
2.电压：380v 50Hz
3.伺服弯管电机功率：3.0KW
4.伺服送料电机功率：2.0kW
5.伺服转角电机功率： 0.4kW
项主要技术参数单位
1最大弯管能力øØ38×2
2弯曲半径范围mm185
3最大弯曲角度 °190
4最大转角度 °360
5弯管精度 °±0.1
6转角精度 °±0.1
7弯管速度 °/sec90
8转角速度 °/sec200
9油压系统马达功率Kw4.0
10油泵排量L19
11最大压力Mpa12
12机器外型(长*宽*高)mm4200*900*1450
13机器重量T2.3(约)
零部件主要配置
项主要部件产品型号规格生产厂家
机械部分箱体 自制(低碳钢板焊接)
机头 自制(铸件)
马达 YD100L-4/2远东(南通)
油泵 219 RP01DT 优力克(台湾)
油缸 华良(无锡)
直线导轨 TRH-25FETBI(台湾)
精密丝杆 TRH-35VLTBI(台湾)
电器部分伺服电机 三菱(日本)
电磁阀BSG-01DC24油研(台湾)
