EEC-2005 智能超声/电磁多功能检测仪
产品简介
EEC-2005智能超声/电磁多功能检测仪EEC-2005智能超声电磁多功能检测仪是针对中国新型战机研发的第二代综合无损检测设备，具有功能强大、*、可扩展性好、携带方便等特点
产品介绍

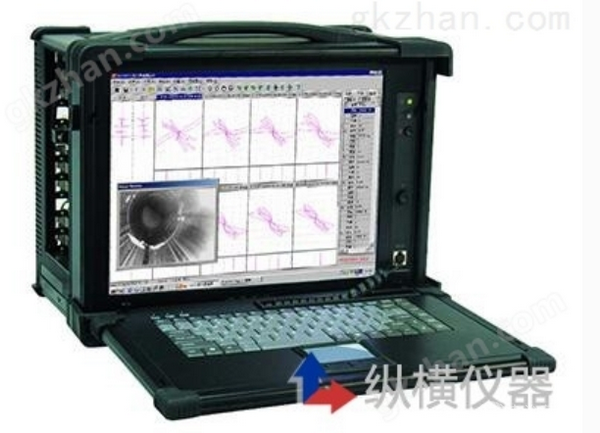

EEC-2005 智能超声/电磁多功能检测仪
EEC-2005 智能超声 电磁多功能检测仪是针对中国新型战机研发的第二代综合无损检测设备，具有功能强大、*、可扩展性好、携带方便等特点。其的阵列涡流检测能力、多通道磁记忆、漏磁检测功能以及采用10位A D的400M高速采样超声波探伤功能、DSP数字处理技术、工控PC机性能、SMT加工工艺……所有这些崭新的设计理念与现代电子、电脑技术的结合使之成为迄今业界综合检测功能最多的NDT便携式仪器。EEC-2005 则采用性能稳定、可靠性*的工业计算机积木式结构，拥有强大的计算能力、大屏幕高分辨的显示、大量检测数据存储空间。
· 自动/手动幅度和相位测量
· 阻抗平面图及时基线显示
· 在线操作提示，热键帮助功能强大：具涡流/磁记忆/漏磁/远场/超声等多个检测功能
· 灵敏直观：金属缺陷的位置可在检测过程中即时确定
· 数据分析：随机配套软件可对所采集的信号可进行回放、分析、打印
· 数据存储：涡流检测参数、图形、文件可存储于仪器内并随时调用
· 数据通讯：可通过网络等接口可与台式计算机或同类仪器通信，传输仪器参数、图形、文件等数据，实现探伤结果的计算机管理
· 系统软件可基于Windows操作平台
· 菜单式人机对话（中、英文版本，中文繁/简字体可选），键盘鼠标操作
尺寸和重量：
尺寸：420*230*315mm (L*W*H) 重量：14.1kg
电源：AC 220V/110V
工作环境：
工作温度：0℃～＋40℃
存储温度：－20℃～＋50℃
相对湿度：不超过85%
涡流/远场检测：
1、 通道：8个
2、 频率：8个
3、 频率范围：常规涡流64 Hz～5 MHz，远场涡流频率：5Hz～5KHz
4、 增益：0～90dB，最小步长 0.5dB
5、 相位旋转：0～359° 步进 1 °
6、 增益比（Y/X）：0.1～10
7、 幅度/相位测量：手动/自动
8、 显示模式：点/线/消隐
9、 高通滤波：0～500Hz
10、低通滤波： 10～10000Hz
11、数字滤波点数：1～100
12、探头激励信号幅度：1～8级
13、硬件报警输出：2个
14、报警输出信号：三极管OC门输出
15、支持A扫输入
16、支持编码盘输入
磁记忆检测：
1、 通道：8个
2、 磁记忆数据校准方式：仪器探头/大地磁场
3、 显示方式：时基/阴影/数字/叠合
4、 测长时钟选择：内/外时钟
5、 步长：1～256mm
6、 扫描速度：0.5m/s
7、 放大：0～90dB 最小步进0.5 dB
8、 数字滤波：1～100
9、 报警方式：HP值过“零"报警（门限1～1000）/K值报警（0.01～5）
漏磁检测：
1、 通道：8个
2、 显示方式：时基/阴影/数字/叠合
3、 测长时钟选择：内/外时钟
4、 步距：1～256mm
5、 扫描速度：1m/s
6、 放大：0～90dB 最小步进0.5 dB
7、 高通滤波：0～500Hz
8、 低通滤波：10～10000Hz
超声检测：
1、 通道：4通道
2、 发射脉冲：发射强时≥500V，tr≤15ns
3、 阻尼：高/低
4、 单/双隔离度：≥90dB
5、 重复频率：25Hz～10KHz，分多档调节，每通道可达10KHz
6、 探测范围：3～10000mm(钢纵波)，连续可调，最小显示范围1.0mm
7、 脉冲位移：-10～1000mm(钢纵波)
8、 探头零点：0～200μs
9、 材料声速：1000～9999m/s
10、 频率范围：0.5～25MHz，分2～4/5～15/1～20/0.5～25MHz四档
11、 增益：0～110dB,分0.5/2/6dB步进（增益微调-2dB～2dB）
12、 垂直线性误差：≤3%
13、 水平线性误差：≤3%
14、 探伤灵敏度余量：≥58dB (2.5P20 深200mmΦ2平底孔)
15、 远场分辨力：≥28dB (2.5P20)
16、 采样速率：200MHz
17、 采样精度：10位AD
18、 测量分辨率：0.01mm
19、 抑制：0～80%，线性抑制
20、 检波方式：正半波/负半波/全波/射频
21、 闸门：a/b 2个独立报警闸门，每个闸门均有进波/失波报警功能
特别适用于高校、科研、电力石化、航空航天等单位开展探伤研究
