涡凹气浮机是一项优良的污水处理技术，设计合理，操作方便、运行经济，它由空气产生气泡,直接从废水中除去固体悬浮物、油脂、胶状物等杂质。
概述

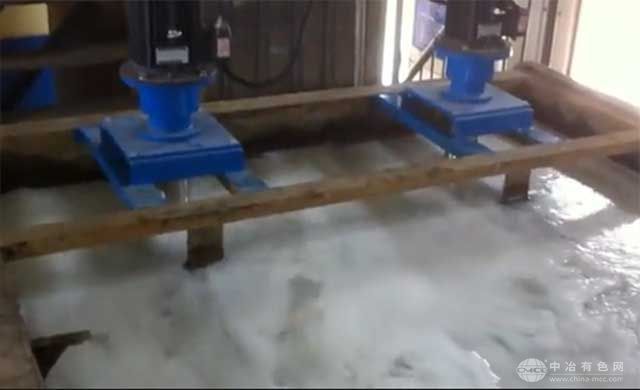

涡凹曝气机将“微气泡”直接注入污水中而不需要事先进行溶气，然后通过散气叶轮把“微气泡”均匀的分布于污水中，所以整个运行过程不会发生阻塞现象。涡凹气浮机主要由箱体、曝气机、刮泥系统等组成，不需要压力溶气、空压机和循环泵等设备。
运行
未经处理的污水首先进入曝气区，与微气泡充分混合，微气泡在上升的过程中将固体悬浮物带到水面，刮泥机沿液面运行将悬浮物刮到倾斜的金属板上，再将其推入污泥排放管槽，通过污泥排放管槽流入污泥收集器,刮泥机动力只有0.5KW。污水净化后在排放前会经过斜板下方的溢流槽，溢流槽用来控制气浮槽的水位，确保槽中的液体不会流入污泥排放管道，开放的咽流管道从曝气段沿着气浮槽的底部伸展。在产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。这个过程 确保没有进流量的情况下，气浮仍不断进行。本设备的处理量为5-500m3/h，处理费用为0.3元/吨废水左右。
设备参数
型号 流量(m³/h) 池长(m) 池宽(m) 深度(m) 总功率(KW)
WQF-5 5 2.5 1.25 1.5 2.95
WQF-10 10 3.0 1.25 1.5 2.95
WQF-15 15 4.0 1.25 1.5 2.95
WQF-20 20 4.5 1.25 1.8 2.95
WQF-25 25 4.8 2.0 1.8 2.95
WQF-35 35 5.5 2.0 1.8 2.95
WQF-50 50 6.5 2.0 1.8 2.95
WQF-80 80 7.5 2.25 2.0 5.15
WQF-100 100 8.5 2.25 2.0 5.15
WQF-150 150 11.0 2.25 2.2 7.7
WQF-175 175 13.0 2.25 2.2 7.7
WQF-200 200 15.0 2.25 2.5 10.3
WQF-320 320 16.0 2.3 2.5 12.5
WQF-400 400 17.0 2.3 2.8 13.2
WQF-500 500 20 4.4 3.0 13.2
型号 流量(m³/h) 池长(m) 池宽(m) 深度(m) 总功率(KW)
JDQFWO-5 5 2.5 1.25 1.5 2.95
JDQWOF-10 10 3.0 1.25 1.5 2.95
JDQFWO-15 15 4.0 1.25 1.5 2.95
JDQFWO-20 20 4.5 1.25 1.8 2.95
JDQFWO-25 25 4.8 2.0 1.8 2.95
JDQFWO-35 35 5.5 2.0 1.8 2.95
JDQFWO-50 50 6.5 2.0 1.8 2.95
JDQFWO-80 80 7.5 2.25 2.0 5.15
JDQFWO-100 100 8.5 2.25 2.0 5.15
JDQFWO-150 150 11.0 2.25 2.2 7.7
JDQWOF-175 175 13.0 2.25 2.2 7.7
JDQFWO-200 200 15.0 2.25 2.5 10.3
JDQFWO-320 320 16.0 2.3 2.5 12.5
JDQFWO-400 400 17.0 2.3 2.8 13.2
JDQFWO-500 500 20 4.4 3.0 13.2
