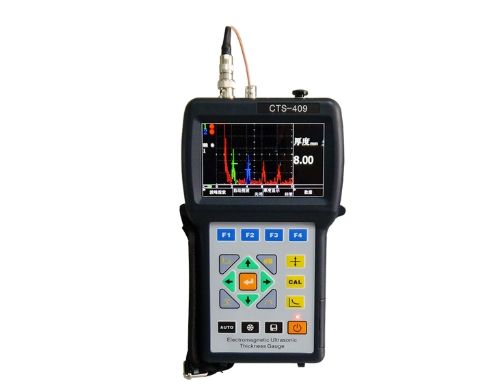

CTS-409 电磁超声测厚仪
CTS-409是汕头超声公司最新推出的无需耦合剂、可非接触测量工件厚度的便携式电磁超声测厚仪,仪器可对任何金属或磁性材料进行检测,与常规超声测厚仪器相比, EMAT探头对检测表面不敏感,适合粗糙的表面,允许通过覆层(油漆层或铁锈层)或空气层测量,免去除表面油圬或铁锈。
产品介绍
CTS-409是汕头超声公司最新推出的无需耦合剂、可非接触测量工件厚度的便携式电磁超声测厚仪,仪器可对任何金属或磁性材料进行检测,与常规超声测厚仪器相比, EMAT探头对检测表面不敏感,适合粗糙的表面,允许通过覆层(油漆层或铁锈层)或空气层测量,免去除表面油圬或铁锈。对高温、高速、涂覆的材料进行测厚具有独特的优势。厚度测量结果不受角度影响,测量精度高(精确到0.01mm),该仪器选配功能可通过RS-485总线组网、GPRS无线网络和SMS短消息等多种方式实现测量厚度数据远程传输。
功能特点
厚度测量结果不受角度影响,测量精度高(精确到0.01mm)。
无需耦合剂,测量更方便,探头前带耐磨层,硬度80D+(召氏)。
粗糙工件表面氧化皮及油漆等对工件测量结果没有影响;可穿过涂层测厚。
适用于高温测厚(检测时间少于4秒时可支持到600℃,提供高温手柄),适合碳钢、
铜、不锈钢等各种导电金属材料。
性能指标
标准 符合欧洲标准(EN12668-1)
配套探头 EMAT-001(可定制)
测量范围 2.0~300.0mm
被检测工件温度范围 -40~300℃,点式检测可到600℃
显示屏 工业级、TFT 4.3"WVGA彩色液晶显示屏,分辨率800×480
激励脉冲强度 350 Vpp
采样频率/位数 160MHz/10Bit
带宽范围 300kHz-5MHz
检波方式 正负检波、全检波及射频波
范围调节步进 1mm(横波)
总衰减量 110dB,分:0.1、2.0、6.0步进
提离高度 3mm
水平线性误差 <0.4%
动态范围 ≥30dB
激磁方式 永磁体
重量 <1.0kg
应用领域:
1.干耦合,适应于多数金属厚度测量或腐蚀检测。
3.材料腐蚀或侵蚀程度的评估。
4.材料各向异性程度的评估。
5.发动机零部件应力、应变状态的测试。
