组件测试仪

组件测试仪

357
规格/型号:暂无
品牌:翎宇机电
应用领域:分析检测
产地:上海 - 上海
厂家/供应商:上海翎宇机电科技有限公司
咨询电话::13661542198(请说明信息源自“中冶有色网”)
更新时间:2025-03-25
级别:待认证

组件测试仪说明介绍

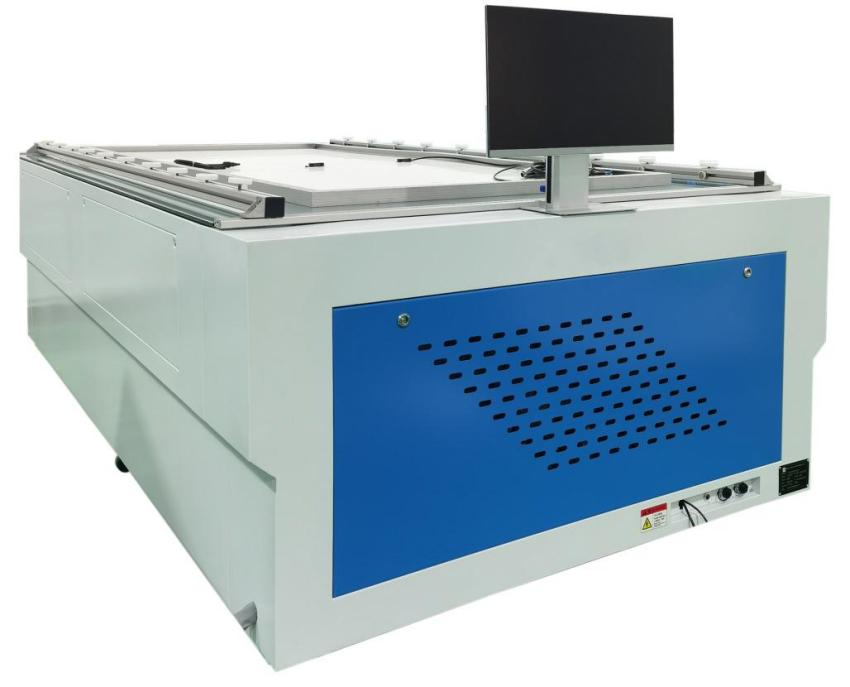

组件测试仪

产品特点


太阳能电池组件测试仪采用卧式箱体及下打光光路设计,适合于光伏组件的电性能检测。

德国进口脉冲氙灯,并配有专用的滤光光学组件,确保测试光源的光谱匹配,使用寿命长。

恒定光强,在测试区间保证光强恒定,确保测试数据真实可靠。采用脉冲光源,适应不同的电池组件测量。


数字化控制保证测试精度;硬件参数可编程控制,简化设备调试和维护。采用4路高速同步采集卡,更多还原测试曲线细节,准确反映被测电池片的实际工作情况。采用红外测温,真实反映电池片的温度变化,并自动完成温度补偿。自动控制,在整个测试区间实时侦测电池片和主要单元电路的工作状态,并提供软/硬件保护,保证设备的可靠运行。


具有闪光次数计数功能(更换可归零重置)。


产品技术参数


光谱范围:符合IEC60904-9要求(A级)

辐照强度:100mW/cm2

辐照不均匀度:≤±2%

辐照不稳定度:≤±2%

测试结果一致性:≤±0.5%

单次闪光时间 :10-20ms

测试效率:150pcs/h

有效测试面积:2200×1200mm

有效测试范围:电压:0-80V,电流:0-20A

参考尺寸:2730x1420x1000mm

净量:450kg


DC-DC控制器


1)CPU控制单元:STM32为核心组成,具有和监控模块通信(串口)的功能;DC电流:5A,DC电压:48V,AC电流(三相):5A,AC电压(三相):36V。线性光耦隔离。

2)信号采样单元(最大量程对应输出DC3V)

3)DC电流:5A,DC电压:150V,线性光耦隔离。

4)可调Buck:(可切换调制波源:555,2845,STM)

5)不同参数的电感、电容、二极管可选插,输出功率:100W,短路电流:5A

6)可调Boost:(可切换调制波源:555,2845,STM)

7)不同参数的电感、电容、二极管可选插,输出功率:100W,短路电流:5A

8)固定参数Buck:(STM32控制)

9)输出功率:100W,短路电流:5A

10)固定参数Boost:(STM32控制)

11)输出功率:100W短路电流:1A

12)中标单位在公示期间提供 DC-DC 控制样机演示。此项必须满足,否则视为虚假应标,取消中标资格,若发现虚假响应情况,采购人有权报监管部门处置,所引起的一切责任由中标人自行承担。


演示要求:


1)基本液晶显示功能,显示双向变换器主要工作参数;

2)具有和监控模块通信(串口)的功能,实现上位机监控数据连接,可以采用 Modbus-TCP 工业以太网为通讯架构,通过 WIFI 组网实现;

3)任意随机指定输入/输出方向,加入测试电源和测试负载,变换器均能正常工作,并可以显示及可以测出主要工作参数;

4)具有短路保护功能,可以模拟测试。
