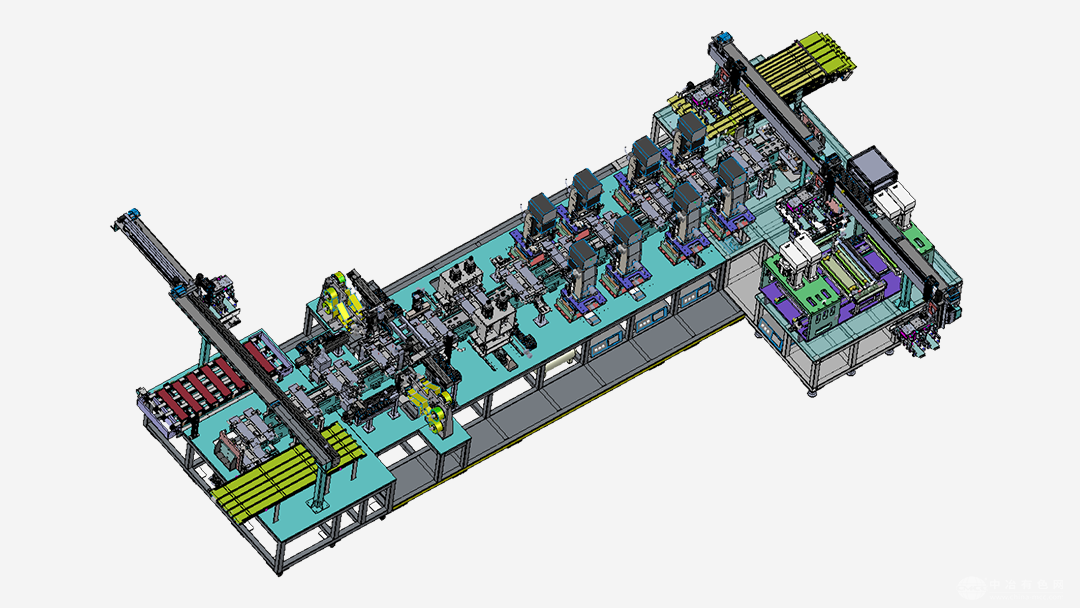

刀片电池组装-超声波预焊裁切机
该设备主要用于超声波焊接机将电芯极耳预焊在一起，并将极耳整形成所需的形状(包含上下料物流线、扫码、Hi-pot检测/测厚、极耳翻折CCD检测(包括正负极最外层极耳翻折以及隔膜、极片翻折)、超声预焊(平齿焊工艺)、极耳裁切、焊印贴胶、焊后ccD检测等功能)。
◆设备最终优率:≥99.5%〈来料不良除外);故障率:≤2%;CMK:≥1.67(焊接拉力);设备产能:≥16PPM;
◆Hi-pot检测要求:压力设计5t，压力精度±3%，压板平面度≤±0.04mm，上下压板平行度≤±0.08mm，脉冲式，测试时间200-400ms可调，电压50-1000V可调，VD1≤5%，VD2≤10%，配备校准标准电阻(客户提供);
●测厚要求:压力100-600kgf可调，压力精度±3%，重复精度±0.015mm，配备校准块精度±0.05mm，单极组配置2个检测头，压板平面度≤±0.04mm，上下压板平行度≤±0.08mm,
◆焊印要求:正极焊印尺寸:单个焊印6*30mm;负极焊印尺寸:单个焊印6*40mm2;单个极耳每次焊接2BA，焊印重合5mm，共2次4EA;焊接拉力要求≥50N;残留>50%，剥离残留焊印有效面积首三层≥90%，中间层≥10%;:
◆贴胶尺寸(长x宽，单位mm):正极上18±5*68mm，下24±5*68mm，负极上16±5*98mm，下部16±5*98mm;采用CCD检测上、下贴胶位效果、位置、尺寸、漏贴等情况，检测精度(按5个像素点):±0.15mm，漏杀率率0%，过杀率≤1%;
◆极耳裁切刀:1.材质超硬合金，寿命>30万次，裁切后极耳断面毛刺≤50um，无拉丝;裁切后:正极耳20±1mm;负极耳13±1mm;:
◆CCD检测:1.CCD相机500万像素，2.极耳裁切检测精度±0.5mm，3.极耳对齐度检测精度±0.1mm，4.翻折/裁切检测漏杀率0%,过杀率≤1%:5.焊后ccD检测:焊接焊裂(焊裂长度≥1mm)、焊印尺寸、焊印位置、焊接不良等，漏杀率0%，过杀率≤1%;
◆除尘要求:1.密封式除尘，末端风速≥25m/s :2.负压风压实时监测，超下限报警(除尘风量、位置可调)
