1、功能概述

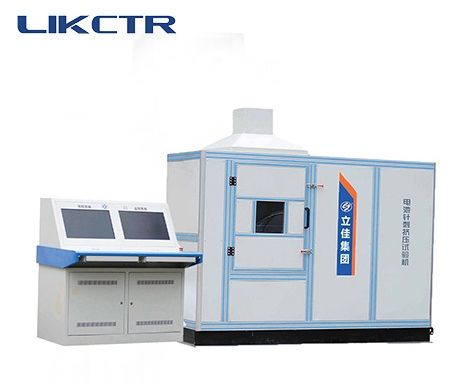

本机台具备高达500T压力，由独立液压系统驱动大行程油缸，由油缸驱动挤压板，完成对电池的挤压变形试验，试验容置台板可微调上、下升降，以获得最佳的试验位置，可同时具有刺穿、挤压的试验功效，并可根据设置的程序，分段提供不同的挤压变形及持续时间。其在工作中可根据试验目的选择相应的程式，即可完成相应的测试过程，获得相应的测试数据。
4.2、基本参数
配置电源： AC 380V/50Hz;
适用规格：
a、挤压空间：长*宽*高(mm):3000*2000*1000.
b、适用电池：可进行电芯单体或联体电芯包(不适用3C电芯)
设备重量： 约3.5吨
设备尺寸： 设备：长x宽x高 约等于6200x2300x1700mm
液压系统：长x宽x高 约等于1200×1000×1200 mm
挤压头中心高：1000mm ，台板可调范围0-300mm
喷涂颜色： 国际暖灰色1C
合格率： 99.5%
技术参数：机器挤压力5000KN;行程1000mm。
适用于电池:
电池组：长×宽×厚：≤3000×2000×1000(mm).
b\可同时多个电池为一组进行挤压。
2、机器挤压参数：挤压力达到20O kN或挤压变形量达到挤压方向的整体尺寸的30%时停止挤压
4.3刺针要求：
针的表面光洁、无锈蚀、氧化层及油污，耐高温，针尖角度60°最大推力500吨，分辨率0.1吨;带载针刺速度在5mm/s~100mm/s范围内任意可调，分辨率1mm/s;带载挤压速度在5mm/s~50mm/s范围内任意可调，分辨率1mm/min;总针刺挤压行程不小于1m;挤压针刺方向：X与Y方向都能完成;钢针直径为20mm，长度500mm;钢针装夹头能够装夹直径5mm至25mm的钢针，方便拆装。
4.4、工艺性能
四柱式卧式压力机构，最大500T压力，可分别刺穿和挤压电池。
1000mm油压行程，运行速度可自动调节。
挤压保持时间预设可调。
试验平台空间大，电池适用范围大、并可一次容置多个电池。
试验平台可升降调节(0-300mm)，平台尺寸3000*2000mm以获得不同的放置高度，承重1000KG。
挤压头型式：R75半圆柱体、异形板等
力控制精度：±1%;
位移控制精度：±1%;
电压控制精度：±1%FSR
温度测量精度：±1℃，显示分辨率0.1℃(温度具有自动采集功能);
位移速度：0mm/s~25mm/s，比例阀自动调速;
辅助功能：4通道温度采集(温度范围0℃~1200℃)，4通道电压采集，4路录像功能，数据自动导出至电脑硬盘。
满足功能要求：定负荷、定位移试验、力和位移多阶段保持试验
遮蔽式光幕防护，方便可靠安全。
工作空间为封闭式结构。
采用PLC自动控制，人机界面预设多种工作模式，操作简单直观方便。
整机运行安全、稳定，控制可靠，操作方便。
数据采集电压、温度、压力、速度等参数同步输出并记录存储数据，导出为EXCEL格式并生成曲线图，采集数据频率可随意设置，最小时间为1s为单位。
电压信号输入具有反接功能或自动档位识别功能(超量程后显示异常，但不能损坏数据采集系统)。
4.5.系统摄像头：
1、颜色: 彩色
2、镜头焦距: 8MM
3、有效距离: 30米以上
4、水平清晰度：700TVL
5、快门速度：1/50(1/60)-1/1000000(秒)
6、红外波长：850nm
7、红外灯距离：5-50m(自动开关)
8、2路视频-10bit视频ADC，带4H梳状滤波，以及色彩纠正和AGC功能，清晰度高画质好
9、2路输出：VGA预览显示(全屏或多画面分割),TV输出监视(多路轮巡)
10、视频采集分辨率：
11、PAL: D1 (704x576) / CIF (352x288) / QCIF (176x144),以及多媒体格式(320x240)
12、NTSC: D1 (704x480) / CIF (352x240) / QCIF (176x120),以及多媒体格式(320x240)
13、录像与回放速度：视频通道每路最高25帧/秒(PAL)/30帧/秒(NTSC)
14、图像调整：视频亮度、对比度、色调和饱和度可调;
15、多种录像模式：动态录像、传感自动抓拍录像、定时录像及连续录像
16、云台/快球控制:每路可独立进行云台或快球控制，支持多种协议
17、多用户权限管理设置，支持设置用户操作权限
18、视频内存，添加移动硬盘，视频监控系统与移动硬盘兼容，存储。
19、监控和照明系统：均具有防爆功能(如防爆照明灯、通讯线、电线等需安装金属套管)。
4.6、订购注意事项
订购时提供挤压头的外形尺寸;或按标准规定的挤压头制作。
所有电箱控制线及电源线均使用国家标配线号或接线端子安装，控制开关需统一品牌。
最终的设备电气原理图及说明书及其他需标注清楚，以免后续维修查找困难.
高压油管及回油管需要有紧急控制及防漏措施.
