相控阵超声波检测仪

相控阵超声波检测仪

347
规格/型号：HS PA10
品牌：天利
应用领域：检测设备
产地：辽宁 - 沈阳
厂家/供应商：沈阳天利无损检测有限责任公司
咨询电话:：024-22527836（请说明信息源自“中冶有色网”）
更新时间：2025-03-06
级别：待认证

相控阵超声波检测仪说明介绍

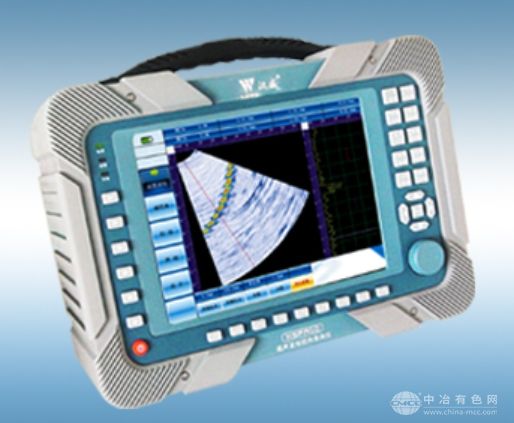

相控阵超声波检测仪HS PA10

相控阵超声波检测仪HS PA10


HS PA10相控阵超声波检测仪是一款高性能、便携式的无损检测设备，具备32晶元同步发射/接收功能，提供卓越的聚焦和指向性能，优于市场上常见的16晶元仪器。其全程动态聚焦技术确保了高检测分辨力，支持多种检测模型，包括直接接触法纵波、延时线纵波、斜楔纵波和斜楔横波等多种成像方法。设备图像像素分辨力高达1024×768，配备8.5英寸防眩目触摸屏，操作便捷。HS PA10体积小、重量轻，携带方便，电池容量大，续航能力强，适合现场检测。技术参数方面，其脉冲幅度可在50V-250V范围内调节，脉冲宽度30-1000ns可调，频段覆盖0.5-15MHz，支持32通道并行激发和数字化处理，数据存储真实可靠，接口丰富，运行Windows XP Embedded操作系统，广泛应用于多种工业检测场景。

HS PA10 特优点：

1、32晶元同步发射/接收

具有良好的聚焦和指向性能，优于市场上16晶元相控阵仪器

2、全程动态聚焦，检测分辨力高

3、多种检测模型

适用于直接接触法纵波、延时线纵波、斜楔纵波、斜楔横波等多种检测成像方法

4、图像像素分辨力高（1024×768）

5、重量轻，体积小，携带方便，外型美观

6、电池容量大，超长续航

HS PA10 技术参数：

脉冲种类: 负方波

脉冲幅度: 在阻抗50Ω的情况下，激发电压平稳可调(无级) 50V -250V

脉冲宽度持续时间： 30-1000 ns可调，10 ns步进

重复频率: 1.6KHz

增益: 0-80 dB ，0.1 dB步进

频段: 0.5 -15 MHz宽带

A/D 转换: 105 MHz 10bit

接受信号叠加: 实时, 无复杂的多路技术

延时线精度: 1ns步进

A扫描显示模式: 射频, 全波，正半波，负半波

聚焦法则闸门: 2 个独立闸门 / 无限展开

闸门起点与宽度: 在A扫描界面均可设定，0.1mm步进

闸门高度: 0-100 %A扫描界面高度，0.7 %步进

扫查与成像模式: A 扫描、C扫描、D扫描、S扫描

数据存储: 100% 真实数据采集

通道数量： 32通道并行激发，同时发射，接收，数字化处理

显示屏: 防眩目8.5"触摸屏，分辨率 1024*768

控制: 橡胶键盘，USB鼠标键盘

接口: 4 ´ USB口, 1个以太网口

操作系统: WindowsäXP Embedded

编码器接口: 步进式编码器

长度记录: 50-20000 mm
