高压气瓶超声波自动检测系统

	高压气瓶超声波自动检测系统是一款专为交通、化工、消防、石油、船舶、能源等行业设计的自动化检测设备,适用于钢铁材质气瓶(直径φ219~508mm,壁厚4.0~26mm,直段长度450~2000mm)的无损检测。系统采用双向超声波探伤技术,可自动检测气瓶直段的纵向和横向缺陷以及壁厚,满足GB4730-2005、GB/T5777-2012和GB/T18248等检测标准。其机械结构采用龙门横梁式,支持定制化设计,通过C扫描技术实现管子二维图像的可视化,并可储存检测参数以便后续调用,确保检测过程高效、准确,为高压气瓶的质量控制和安全评估提供可靠保障。

	应用领域

	◆ 交通、化工、消防、石油、船舶、能源、城建、行业压力钢瓶


	 技术规范

	◆ 材料:钢铁制品

	◆ 范围:φ219~508mm

	◆ 壁厚:4.0~26mm

	◆ 直段长度:450~2000mm

	◆ 被检区域:直段

	检测工艺

	◆ 对气瓶直线段部分进行双向(纵向和横向)超声波探伤,自动检测内、外表面及内部的纵向、横向缺陷,自动检测钢瓶壁厚

	检测标准

	◆ GB4730--2005《承压设备无损检测》

	◆ GB/T5777- -2012《无缝钢管超声波探伤检验方法》

	◆ GB/T18248《气瓶用无缝钢管》

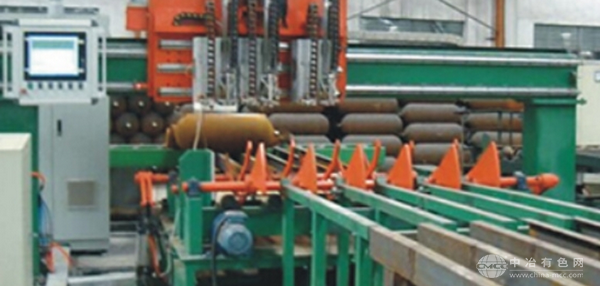

	机械结构形式

	◆ 龙门横梁式(传统方式)

	◆ 亦可根据用户现场具体要求进行定制

	◆ 通过C扫描的方式二维显示管子平铺成管子的效果图

	◆ 薄点定位准确,可以计算出二维图上面的每一个点的厚度值,便于分析管子的工艺情况

	◆ 在样管校验完成后,相关的参数可以在工控机中储存,以备下一次检测同规格时调用
