有色金属板和锭的自动检测系统
产品类别:电磁超声系列
产品介绍:ALUTEST-PL系列系统设计用于对
铝、钛、
铜和其他有色金属制成的板材和板坯的进行全自动超声波和涡流检测。
ALUTEST-PL系列系统设计用于对铝、钛、铜和其他有色金属制成的板材和板坯的进行全自动超声波和涡流检测。
ALUTEST-PL系统的总体配置在概念上与NORDISCAN-PL系统的配置类似。然而,与NORDISCAN-PL不同的是,ALUTEST-PL的超声波和涡流探头的设计符合航空航天最严格的标准,例如:
EN2004-2,AMS2630,prEN4050,ASTM D857,BAC5439-3(Boeing),ASTM B594,ASTM E2375-08(2013),IGC04.25.116,ABP6-5232(Airbus)

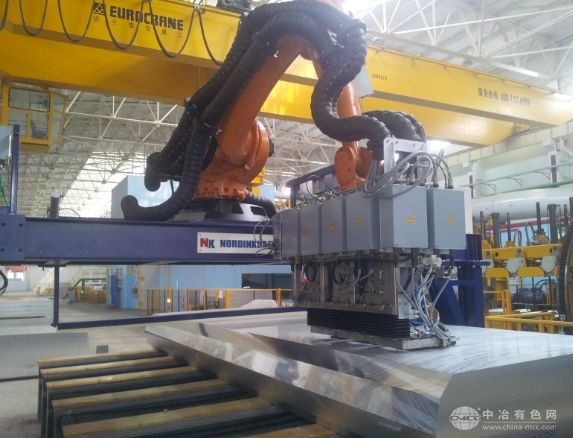

ALUTEST-PL系统的关键元件是多通道压电超声探头、相控阵探头,可在厚度高达800mm的锭中精确检测出小于等于0.8mm的FBH。使用知名的工业机械手臂确保了声学单元的定位精度。
根据客户的要求,ALUTEST-PL系统的基础套件可扩展成为各种子系统,以提供电导率的测量、几何尺寸的高精度测量,以及烘干和标记、复检测。
系统主要功能:
·检测轧制板材、铸锭和板坯的内部缺陷,如:分层、非金属夹杂物、气孔、重皮等
·表面和近表面缺陷检测
·精确的厚度测量
系统主要技术指标:
·检测灵敏度:
内部缺陷:FBH 0.4mm(取决于检测材质)
表面缺陷:0.2mm*10mm(宽度*长度)
可选用探头:
·相控阵探头
·压电晶片阵列超声探头
·涡流探头
可检测板材规格:
·宽度:1000mm-6000mm
·长度:1000mm及以上
·材质:碳钢、不锈钢、铝、钛、铜及合金
