在线棒材检测系统
产品类别:电磁超声系列
产品介绍:NORDISCAN-BB棒材检测系统用于检测棒材、钢坯和其他更复杂的产品。
NORDISCAN-BB棒材检测系统用于检测棒材、钢坯和其他更复杂的产品。根据检测任务不同,我们为NORDISCAN-BB配备了两种基本配置:
一、对于小直径钢筋、钢坯、型材和钢轨的检测,我们采用了“直通”配置,其基础采用一个专用的浸没罐,探头浸没在其中。输入和输出端的有效密封确保了最小的水损失和连续检测能力。这种配置对生产的连续性几乎没有任何影响,检测速度最高可达2m/s,随着相控阵技术的应用,为不同的检测对象和任务提供了更大的灵活性。

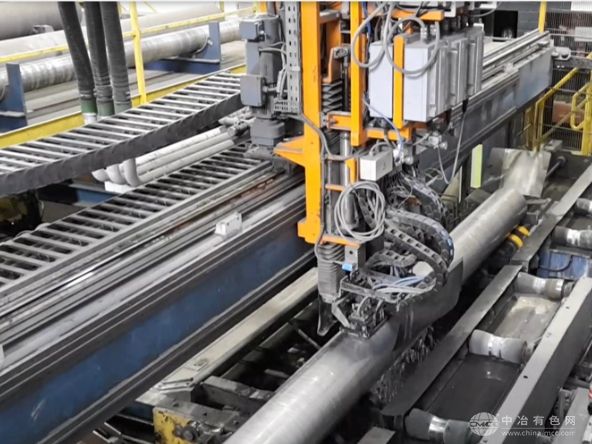

二、NORDISCAN-BB的“龙门架”配置用于检测大直径圆棒。在这种配置中,配有一组超声波探头的测量模块在棒材的上方沿长度方向移动,而棒在下方旋转,以螺旋方式执行100%扫查。
无论配置如何,NORDISCAN-BB系列的安装都配备了各种类型的超声波探头,大大扩展了安装的便捷性,可以实现连续检测。
系统主要功能:
·检测内部缺陷,如缩孔、夹层、气孔、夹杂物等
·检测表面和近表面缺陷
系统主要技术指标:
·检测灵敏度:
内部缺陷:FBH 0.4mm(取决于检测材质)
表面缺陷:0.2mm*10mm(宽度*长度)
·检测速度:最快2m/s
可选探头:
·基于电磁超声的非接触式阵列探头
·相控阵探头
·压电晶片阵列超声探头
·涡流探头
可检测棒材规格:
·直径:5mm-1000mm
·长度:不小于1000mm
