管端相控阵自动检测系统

管端相控阵自动检测系统

229
规格/型号：暂无
品牌：富思邦
应用领域：检测设备
产地：上海 - 上海
厂家/供应商：上海富思邦实业有限公司
咨询电话:：400-660-1180（请说明信息源自“中冶有色网”）
更新时间：2025-03-05
级别：待认证

管端相控阵自动检测系统说明介绍

管端相控阵自动检测系统

管端相控阵自动检测系统


应用领域

◆应用于石油石化流体输送用焊管、无缝管的端部自动检测，运用相控阵技术，提高系统声束密度及精度，降低漏检，全面替代常规超声检测的各种方法

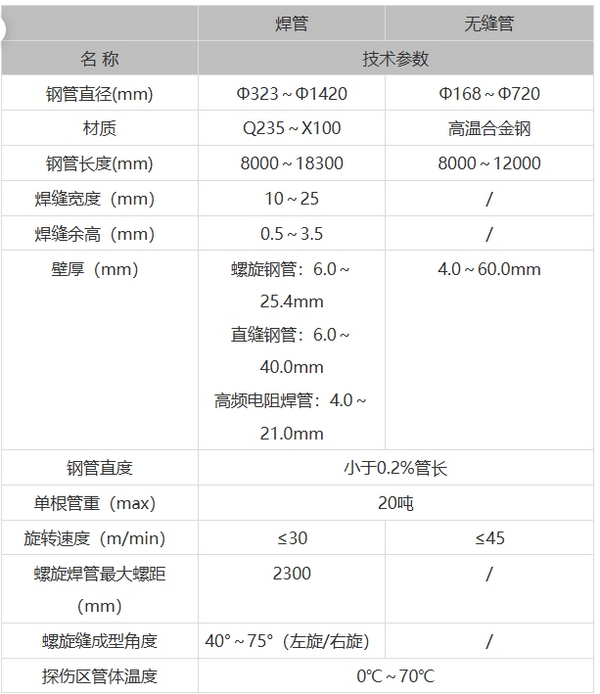

 技术规格
管端相控阵自动检测系统
◆ 管端盲区：纵向=0mm，横向（后向）≤3mm（含坡口）、分层=6mm

◆ 检测功能：纵向（双向）、横向（双向） 、分层

◆ 检测线速度：≤30m/min

◆ 检测螺距：≤50mm

◆ 探伤漏检率：0%； 探伤误报率：≤3%（样管标定）

◆ 缺陷定位误差：≤±25mm（轴向）

◆ 缺陷波幅度变化：8次采集平均值±25%（3~4dB）

◆ 信噪比：≥10dB

◆ 设备有效运行率：＞99.8%

检测工艺

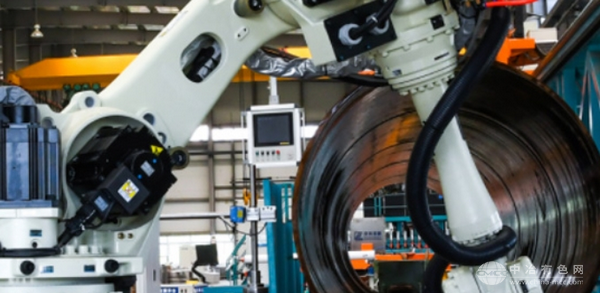

◆钢管原地旋转，探头在机械手带动下，进入或骑跨到钢管，使用电子扫描对管壁进行高密度声束入射。可配置多种聚焦法则。实现分层及非分层缺陷的检测

检测标准

◆ API SPEC 5L（第46版） 《管线钢管规范》

◆ GB/T9711-2017《石油天然气工业 管线输送系统用钢管》

◆ SY/T6423.2-2013 《焊接钢管焊缝纵向和/或横向缺欠的自动超声波检测》

◆ SY/T6423.3 -2013 《焊接钢管用钢带/钢板分层缺欠的自动超声波检测》

◆ SY/T6423.4-2013 《无缝和焊接钢管分层缺欠的自动超声波检测》

◆ ISO 10893-8-2011 《无缝钢管和焊接钢管分层缺欠的自动超声检测》

◆ ISO 10893-10-2011 《纵向和/或横向缺陷检测用无缝钢管和焊接（埋弧焊除外）钢管的自动全外围超声波探伤法》

◆ ASTM A578 《特殊用途普通钢板和复合钢板直射声束超声波检测规范》

◆ ASTM A435《钢板纵波超声波检验规范》

机械结构形式

◆管材原地旋转，探头轴向移动探伤

◆C扫描清晰的分辨出缺陷的形状

◆通过B+C扫面关联的数据处理来减少横向管端盲区

◆通过软件一致性补偿相同角度的灵敏度差异,使相同角度的每个通道探到缺陷的回波一样搞

◆同一个探头通过不同的聚焦法则来提取不同的数据实现横向和分层的缺陷检测
