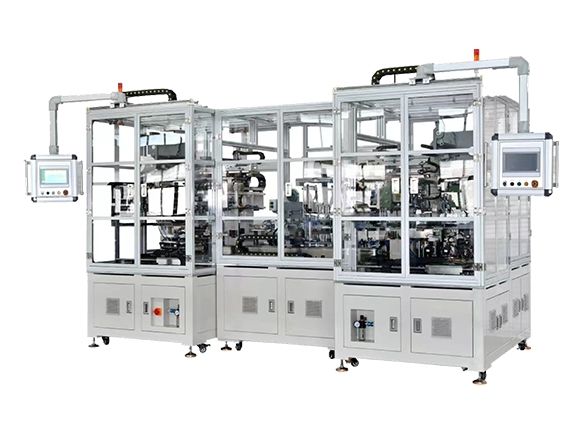

双工位高速叠片机

双工位高速叠片机

554
规格/型号:暂无
品牌:正业
应用领域:材料制备
产地:广东 - 东莞
厂家/供应商:广东正业科技股份有限公司
咨询电话::0769-88957666(请说明信息源自“中冶有色网”)
更新时间:2025-03-02
级别:待认证

双工位高速叠片机说明介绍

双工位高速叠片机


双工位高速叠片机

品牌: 正业

用途: 用于方形离子电池电芯的Z型叠片工艺


产品用途:

正、负极极片分别由料盒装载通过自动输送线流入叠片机,隔膜通过电机主动放卷自动纠偏,经过张力机构,引入叠片台,叠片台带动隔膜往复移动到左右工位,以放置极片:两套机械手吸盘机构分别将正负极片从料盒取出,经过定位平台精确定位后叠放在叠片台上,叠片台上有四套压刀机构交叉动作压紧极片;双工位同时叠片;叠片完成后,由机械手夹持机构取下电芯,切断隔膜、转移至贴胶工位,自动贴胶,同时将隔膜尾部吹到另一边开始下一电芯的自动叠片,贴完胶的电芯通过机械手放入输送线的电芯托盘,转运至下一工序。


产品特点:

高精度:通过视觉对极片精确定位,保证叠片时,极片的整体位置精度±0.3mm;

自动化:主动放卷,张力控制,整体模块纠偏,隔膜除静电,隔膜对齐精度±0.3mm;

防污染:料盒、二次定位都安装有效的吸尘机构:吸盘吸杆防污染采用非金属材质,正负极料盒、二次定位中间隔离处理,防止正负极材料交叉污染:

高可靠:高精度和高速运转的部件,均是采用直线电机驱动;

防漏片:料盒摆风、分片毛刷、机械手伺服抖片分离极片防漏片超声波传感器检测多片漏片;

高防护:安装独立吸盘吸附极耳,防止叠片过程中极耳过长高防护产生折角叠入电芯;

防缺角:视觉检测极片四角和极耳,防止极片缺角或极耳折防缺角角叠入电芯。


项目

参数
适用电芯规格
电芯长度L
120~300mm
电芯宽度W
90~200mm
电芯厚度T
8~50mm
极耳外露L1
15~25mm
极耳方向
同侧
极耳宽度W1W2
20~60mm
精度
极片与隔膜间对位精度
中心偏差±0.3mm
隔膜端面对位精度
±0.3mm(头尾对齐度±0.5mm)
相邻极片对齐精度
±0.3mm
极片整体对齐精度
±0.3mm
生产节拍
叠片速度
≤0.35s/片(双工位),与极片尺寸有关
辅助时间
≤15s
贴胶时间
20s
电源供应
三相AC380V50/60Hz32KW
外形尺寸
4350mm(L)*2600mm(W)*2700mm(H)(高度不含四色灯)
