产品简介
适用超级电容器(焊接好后的电芯与上盖O形圈装配好后)一起压入外壳内部，O形圈密封圈扣住在内。

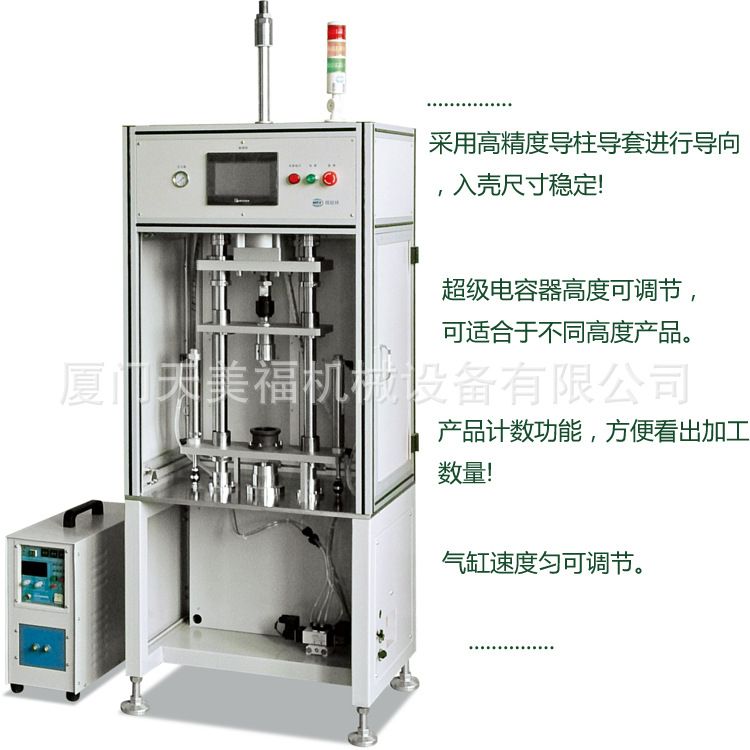

主要特点
*采用高精度导柱导套进行导向，入壳尺寸稳定。
*外壳正极端采用高频加热，使直径膨涨方便正公差配合的正集流片和电芯压入到位。
*利用锥套形式将密封圈体积慢慢收缩压入壳体内，O形圈受应力小，无破损。
*锥套表面镀特殊材料极其光滑，极大减少O形圈摩擦，防止损坏。
*超级电容器高度可调节，可适合于不同高度产品。
*产品计数功能，方便看出加工数量。
*气缸速度匀可调节。
*采用光幕电子保护，使用安全可靠。
*外观几何设计、精致美观。
工作过程说明
人工将产品放进产品定位底托内，电芯上盖放入上锥套内，按下脚踏开关，下气缸将产品顶入锥套下端贴紧，上气缸下压，将电芯及上端盖和O形圈从锥套内由大变小缓缓压入壳内，完成后各部件回原位，拿出产品完成。
技术参数
*适用于60系列圆柱超级电容器产品;
*入壳深度可调节。
*入壳速度：50mm/s速度可调节;
*使用寿命：工装模具正常使用寿命需达到50万次以上。
*产能：≥3PCS;
*稼动率：98%;
*气源：0.5~0.8MPa 可调;
*电源：220V/50HZ;
*功率：500W;
*外形尺寸：L800mm *W 600mm * 1600mm;
*重量：300kg;
设备组成
本机由以下几大部分组成
机械部分:
机台/外罩，产品底托定位装置，锥套装置，下气缸机构，上气缸机构，导柱机构，立板固定座，控制电箱等。
电气及标准件
1.传感器：keyence//松下
2.电器元件：上海二工/同等品牌
3.光幕：sunx/同等品牌
4.气缸及气动元件：Airtac
5.直线滑块：台湾银泰
6.轴承：日本NSK
保养方法及注意事项
1.经常擦拭导柱和其它运动部位的污垢，保持清洁，加油润滑保持运动顺畅。
2.若长时间不使用时将模具清洁，涂油保持成型面清洁光滑。
3.定期检查机上各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，杜机器质量事故及人身事故。
设备验收程序
1.在供方发货前，应进行预验收，需方提前一周，提供设备验收材料，需方人员到达供方现场对设备外观;设备结构;设备基本运行及功能等预验收，并签《设备预验收单》。预验收通过后才进行发货。
2.验收材料：设备调试，20支/台;设备验收：30支/台。
3.设备验收是在电池生产厂商进行，设备调试完成后连续运转2小时，连续验收三次，三次全部通过为验收合格。
4.设备到达需方工厂后一个月内按正常验收流程验收，如因需方原因造成不能
验收的(如：安装场地、材料不合格、电源、气源、真空源或水源不能达到调
试要求、无人员接受培训等)，需方必须在一个月内将完善达到相关验收要求，超过时间设备将视为自动验收合格。需方享有在设备达到调试要求时，要求供方配合安装、调试、培训、售后之权利。
5.设备验收型号需符合技术协议范围，具体验收规格在合同签订时提供。
*安装调试和培训
1. 除另有书面要求外，买方负责接收、开箱和搬运机器到安装场所;并准备相关的电、气、真空源、水等到安装场所。
2. 卖方负责进行设备的安装调试。
3. 安装完毕后，双方对其设备进行小批量试产，小批试产合格并得到买方的批准才能正式量产。
4. 卖方免费为买方相关人员进行培训。内容包括设备的正常使用、维护保养、故障分析与排除、操作安全及紧急处理程序等。
