一.产品简介：
适用超级电容器外壳进行滚槽、预封口卷边成形工序。
二.主要特点：
*滚槽、封口均采用伺服电机丝杆驱动精度高，精确控制进刀距离及速度稳定，进刀无回弹现像(气缸受压缩阻力会有回弹)。
*超级电容器产品滚槽，封口等尺寸，可通过人机界面设定数据，自动精密调节到所要的数据.
*封口下压速度先由快速进刀到封口卷边时变为慢速缓缓卷边;
*采用夹套式夹持固定产品，稳固无晃动，定心同轴度高，滚槽,封口均匀，失圆度好.
*采用高精度直线导轨组导向进刀，滚槽封口精度高，尺寸稳定;
*PLC控制，人机界面显示，易形成自动化.
*采用外罩智能防护，使用安全可靠.
*外观几何设计、精致美观，操作方便.

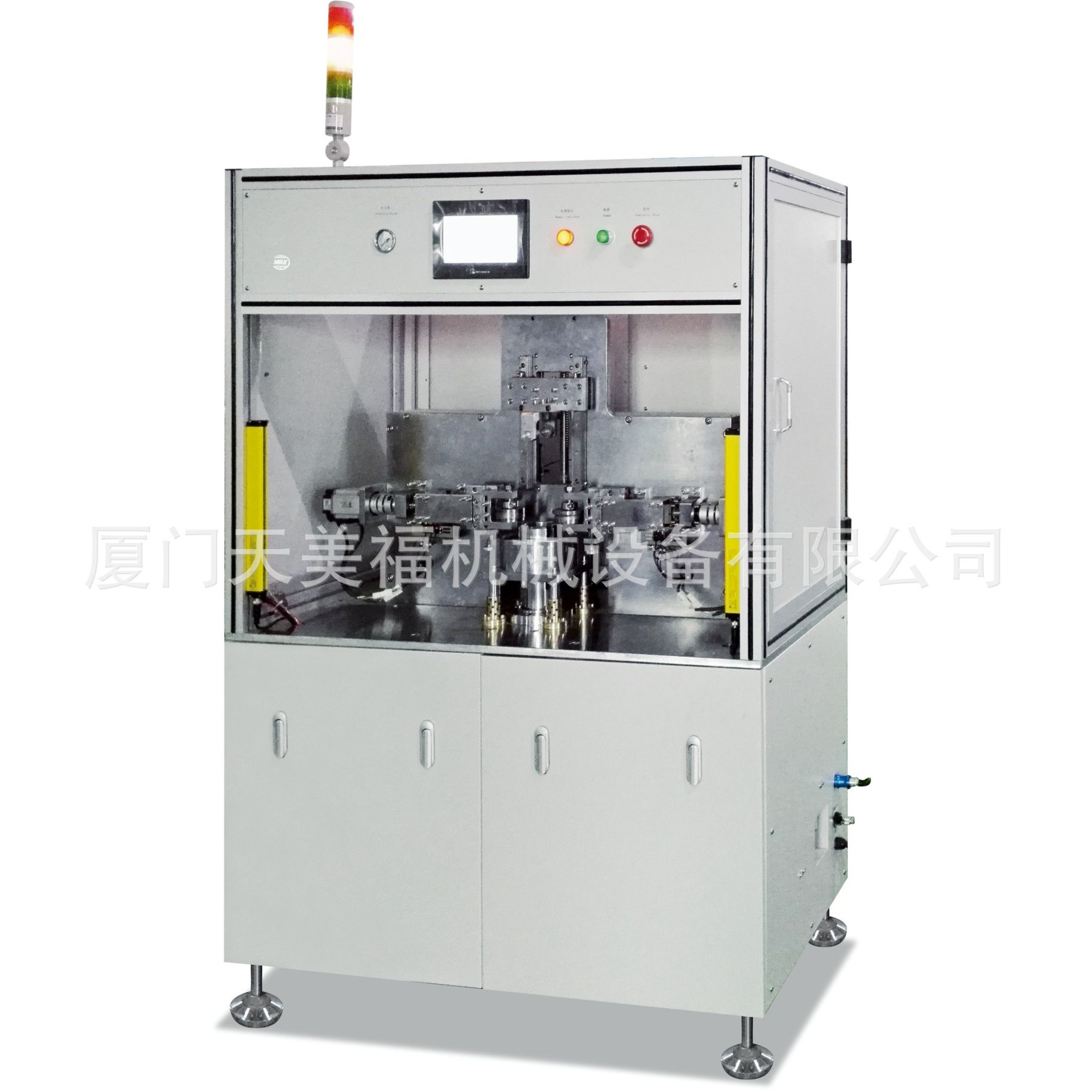

三.设备外观(以实物为准)
过程说明：
人工将产品放入夹套内，自动琐紧环形夹套，将电容同心固定。然后电机起动带动夹套主轴旋转，产品在匀速状态下旋转，伺服电机带动滚槽刀进刀，伺服电机带动封口刀下压旋封产品，使产品在稳固夹持旋转状态下进刀，进行滚槽，完成后各部件回原位，手工取出产品。
四.技术参数
*适用于直径60系列电池﹑超级电容器产品(直径可定做)
*封口后电容器高度：±0.05mm;
*滚槽高度精度：±0.05mm
*滚槽深度精度：±0.02mm
*采用模具滚轮滚槽方式;
*使用寿命：工装模具正常使用寿命达到500万次以上。
*产能：≥3PCS
*稼动率：98%
*气源：0.5~0.7MPa可调
*用气量：0.2m³/min
*电源：220V/50HZ
*功率：2.5KW
*外形尺寸：L1100mm *W 900mm * 1700mm;
*重量：800kg
五.设备组成
本机由以下几大部分组成
机械部分:机台/外罩，滚槽机构，封口机构，主轴夹套机构，夹套张紧机构，伺服丝杆机构等。
电气及标准件
1. 控制PLC：日本松下
2. 伺服电机：日本松下
3. 光电传感器：日本松下
2. 人机界面：威纶
4. 气缸及气动元件：Airtac
5.电器元件：上海二
6.旋转电机：台湾台邦
7.丝杆组：台湾上银
8.直线导轨组：台湾上银
9.变频器：台湾爱德利
10.轴承：日本NSK
11.电源：台湾明纬
12.中间继电器：德国魏德米勒
13.光幕：sunx
六.安装环境要求：
设备水电气、承重、工作温湿度等要求，设备尺寸等。
1.电要求：220V 50Hz功率：2.5KW。
2.气要求：0.5～0.7MPa压力经干燥后的压缩空气，用气量：0.2 m³/min。
3.承重要求：800kg/米以上。
4.工作温度：15～30℃，湿度：30～80%Rh。
5.外形尺寸：L1100mm *W 900mm * 1700mm。
放置在一楼的设备搬运高度小于1.9米，放置在楼上的设备需通过宽1.1米高1.8米深1.3米的电梯搬运，乙方需提前确定从厂房外到车间内部的搬运路线和安装方式;
