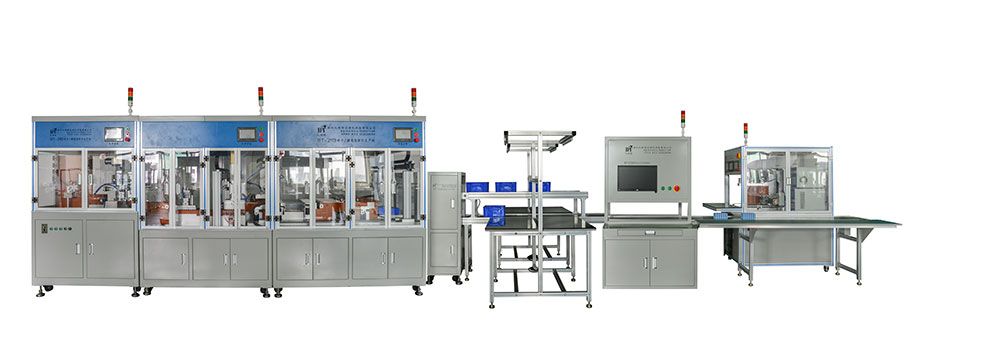

BT-2113B-1821电池组半自动生产线技术参数实物图

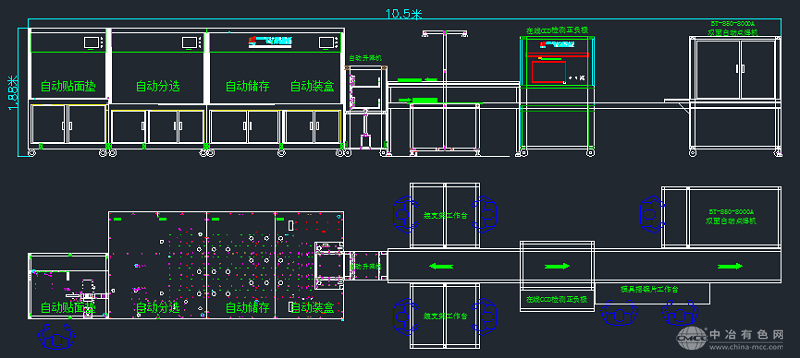

场地布局示意图
简介：
一.设备功率： 8KW 220V交流电输入 50Hz
二.使用气压; 0.4-0.8Mpa
三.适合电芯：18650和21700电芯通用
四.主要功能：电芯正极自动贴面垫，自动分选电压内阻(已预留扫码位置，后续可增加此功能)，按设定的电芯数量自动装入对应的胶盒中，人工将电芯入支架，人工镍片入模具，自动点焊
五.机器工作流程：人工将电芯放入面垫机料斗→正极自动贴圆形青稞纸(可关闭此功能)→自动分选电压内阻(已预留扫码位置，后续可增加此功能)→按电压内阻自动分档位→升降储存窗储存电芯→取同一档位的电芯装入相应的胶盒→提供升降机自动将装好电芯的胶盒传送到人工入支架位置→自动CCD检测正负极→人工镍片入模具→自动点焊→电池组性能测试机(可选)

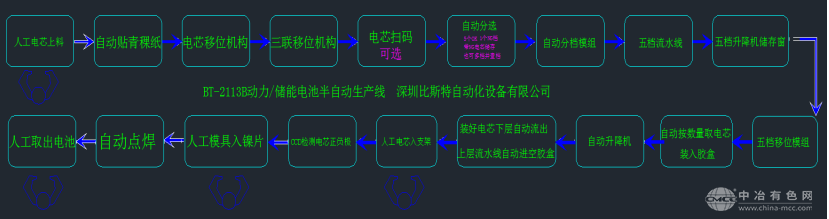

六.生产流程图：
八.生产效率：约3600-4000PCS
九.设备稼动率：98%
十.人员配备：上料1人，摆镍片装支架2人，CCD视觉检测1人，点焊1-2人，综合性能测试1人，
后段组装每个工位1-2人
十一.设备焊接合格率：99.9%
十二.随机附送
内六角扳手 一套 开口扳手2PCS
PH-18M23L测试针20PCS
螺丝刀大小各1PCS
十三.设备外形尺寸： L10500*W1500*H1860MM
十四.安装调试和培训
1) 除另有书面要求外，乙方搬运机器到安装场所，乙方开箱，甲方负责接收(回签收货单)，并准备相关的电.气.真空.等安装到场所
2) 乙方负责进行设备的安装，调试和系统集成
3) 甲方提供500PCS电芯供乙方调试机器(可使用不良品测试)
4) 安装完成后，双方对该设备进行小批量试产，小批量试产合格并得到甲方的批准才能投入正式生产
5) 乙方免费为甲方相关人员进行培训，内容包括设备的正常使用，维护保养，故障分析与排除，操作安全及紧急处理程序等
