一 .功能说明

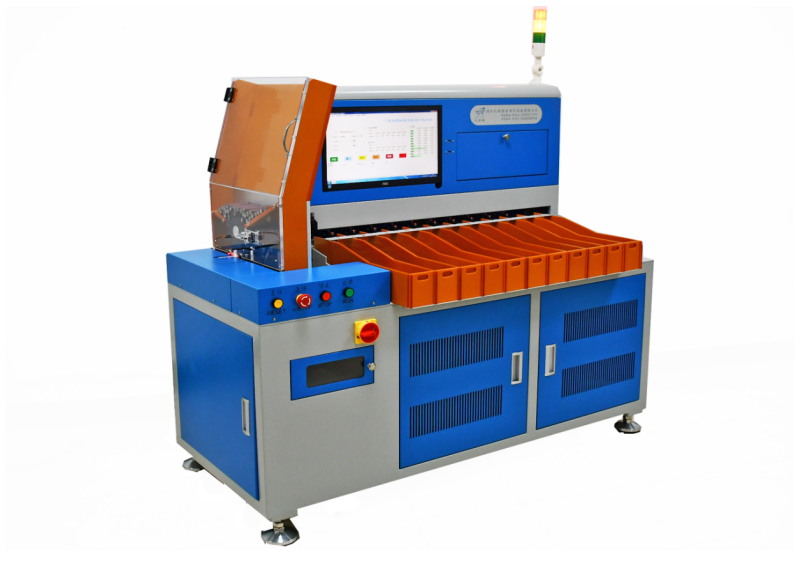

BT-1810B自动分选机是18650/21700/26650/32700圆柱电芯全通用自动测试内阻、电压的自动化设备，自带高精密内阻、电压自动测试系统，该设备根据在软件上设定的内阻、电压值精确的将电池送入到指定档位，系统最多可实现10级分选。每小时可测试配组电芯3500-4500支左右，且结构设计简洁大方，性能稳定。本机采用纯电动设计，无需空压机，在市场上，迄今为止是性价比最高的一款分选设备之一，也是唯一一款纯电动的自动分选机。
二.工艺流程
通过软件设定参数，由PLC自动完成如下功能：人工将电芯电芯料斗→电机运载电池→自动测试电压.内阻→按设定参数送入相应档位槽→记录并保存数据→人工取出档位内电芯
三.分选机结构
3.1设备结构紧凑合理，外型美观，占用空间小。
3.2采用纯电动设计，无需空压机，不会因为压缩气体有水引起机器故障，采用直流电机，使用寿命长
3.2设备操作简单，无须专业人员操作，工人均能轻松掌握。
3.3设备采用PLC控制，PLC负责电池入料，运料， PC负责电池测试仪表数据采集，电压内阻等级分选，操作简单易学，工作效率高，节省人力成本，产品性能良好。
3.4设备材料采用优质厚冷轧钣金烤漆结构。
3.4可选配自动连接自动面垫机接口
3.5设备安装有万向活动脚轮，设备在移位时能轻松移动。
3.6设备配置声光报警，分选完成自动停机，且有清料功能，满料报警，故障报警等。操作参数可根据客户的实际要求设定。
3.7操作界面：中英文可选
四.设备技术参数
4.1..设备功率：1.6KW， 220V交流电输入，50Hz/60Hz，1.6KW，110V交流电输入，50Hz/60Hz(出口专用,需定制)
4.1适应范围：18650/21700/26650/32700圆柱电芯
4.2标配测试仪：HK3560高速测试仪，电压精度0.00001V, 内阻精度0.01毫欧
4.3选配测试仪：HK3561测试仪，电压精度正负0.0001V, 内阻精度正负0.1毫欧;HIOKI(日置)BT3561A,电压精度0.0001V,内阻精度0.1毫欧;HIOKI(日置)BT3562A,电压精度0.00001V,内阻精度0.01毫欧
4.4转料机构：采用5780步进电机，配行星减速机，定位精准，速度快
4.5分档机构：采用5780步进电机，配行星减速机，同步带传动，定位精准，速度快
4.6测试机构：采用3250直流电机，定位精准，使用寿命长
4.7分档出电芯机构：采用3250直流电机，定位精准，使用寿命长
4.8通道数量：9个OK档位，1个NG档位
4.9电压设定：0.00000V-6.00000V,
4.10内阻设定：000.00毫欧999.99毫欧
4.11生产效率：约3500-4800个电芯/小时
4.12测试效果： 反复测试，效果极佳
4.13控制器件: 7.5寸触摸屏，4轴PLC编程器
4.14运动器件：分档移位采用伺服电机，定位精准
4.15生产数量自动采集，显示当前生产效率
4.16测试数据U盘储存，停机后将数据拷贝到电脑，U盘预计储存数据量根据U盘内存大小决定，储存空间不足时，自动覆盖最早数据，U盘由客户自行提供，测试数据不保存时，在厂家参数里面关闭此功能
4.17设备调试简单，易学易懂自带故障报警
4.18机器外形尺寸：L1038*W1598*H1550MM
4.19设备重量：约260KG
五、设备配置清单：
|
名 称 |
数量 |
型 号 |
生产厂家 |
|
PLC编程器 |
1PCS |
MD5-48T |
XINJIE |
|
触摸屏 |
1PCS |
TG765-UT |
XINJIE |
|
转料步进电机 |
1PCS |
5784 |
智力 |
|
步进电机驱动器 |
1PCS |
M542 |
智力 |
|
测试直流电机 |
1PCS |
3250 |
HEQUAN |
|
分档步进电机 |
1PCS |
5784 |
智力 |
|
步进电机驱动器 |
1PCS |
M542 |
智力 |
|
分档同步皮带 |
1PCS |
25-889-25 |
西格 |
|
分档出电芯直流电机 |
10PCS |
3250 |
HEQUAN |
|
直流电机控制主板 |
1PCS |
BT-3560-V0 |
比斯特 |
|
标配测试仪 |
1PCS |
HK3560 |
和普泰克 |
|
测试针 |
20PCS |
PH-18M23L |
华隆 |
|
感应器 |
一套 |
|
华怡丰/亚德客/欧姆龙 |
|
开关电源 |
2PCS |
24V100W |
台湾明纬 |
|
开关电源 |
1PCS |
48V350W |
台湾明纬 |
|
机加配件 |
1批 |
|
比斯特 |
|
控制系统 |
1套 |
|
比斯特 |
|
机箱机架 |
1台 |
铝合金机架，钣金烤漆 |
|
随机附送:内六角扳手 一套/开口扳手2PCS/PH-18M23L测试针20PCS/螺丝刀大小各1PCS
六.操作环境
6.1室内温度：-30℃~70℃。
6.2室内湿度：75%以下。
6.3工厂场地：无污染无强电磁干扰。
七.安装调试与培训
7.1除另有书面要求外，甲方负责接收、开箱和搬运机器到安装场所;并准备相关的电，气到安装场所。
7.2乙方负责进行设备的安装，调试和系统集成。
7.3安装完毕后，双方对其设备进行小批量试产合格并得到甲方的批准才能正式量产。
7.4乙方免费为甲方相关人员进行培训。内容包括设备的正常使用、维护保养、故障分析与排除、操作安全及紧急处理程序等。
