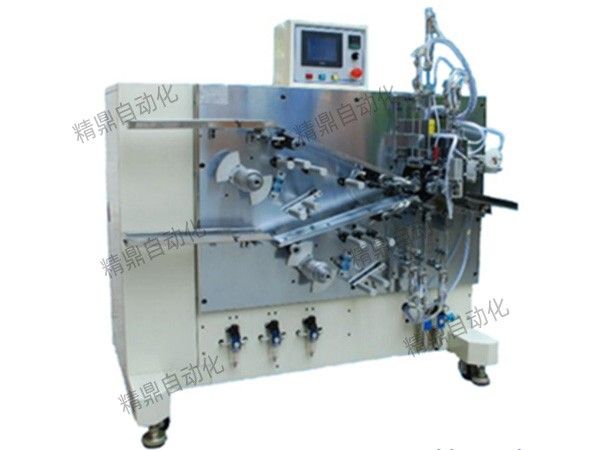

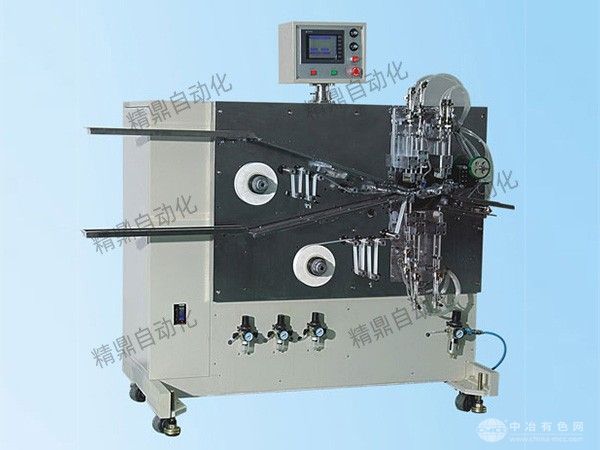

HS-BJR100F半自动方形卷绕机
应用范围：应用于方形锂电池卷绕工艺的设备。产品型号：HS-BJR100F上架时间：2022-03-14设备尺寸：L1100mm*W700mm*H900mm重量：450KG版本号：V2.0
该设备设计隔离膜卷料上料，极片片式上料，手动放片，自动拉膜，插针和卷绕。卷针采用梯形对插式组合设计。可在一定范围内调节卷绕电芯的宽度。设备结构紧凑，操作简单，维修方便，卷绕整齐度好，适用电池尺寸范围较宽。
功能特点
◎单立板式结构，隔离膜卷料上料，被动式张力控制，张力大小可调;
◎相对于手动卷绕机，该设备卷绕效率高，卷绕整齐度好，适用电池尺寸范围大，更适用于锂电池实验室的各种圆柱形电池卷绕需求;
◎片式极片上料，导向板导正，人工送入卷针，卷绕过程真空辅助吸片;
◎卷绕电芯尺寸兼容性设计，长度30-100mm内可通过调整夹具实现，宽度变化10mm内可调整卷针，超出须更换卷针;
◎PLC控制，触摸屏操作，各项参数均可设定，设计全自动循环步进功能，可按步回退;
◎对插式梯形卷针，一侧自动退回，一侧可拔出，卷绕速度可设定;
◎可选配自动胶布机，辅助贴胶布;
|
卷绕方式 |
卷料隔膜，片式极片 |
|
卷绕尺寸 |
宽度30-80mm长度30- 100mm 厚度最大10mm |
|
种烧植度 |
整齐度好于0.5mm |
|
导槽长度 |
1200mm，极片可稍长 |
|
切膜方式 |
自动切断 |
|
卷针形式 |
对插式梯形卷针，标配宽度60mm |
|
卷绕速度 |
Max300r/mim可在触操屏上设定 |
|
隔膜卷径 |
Max250mm |
|
电源 |
电压单相AC220V±10% 功率1KW |
|
气源 |
0.5～0.8Mpa压缩空气 |
