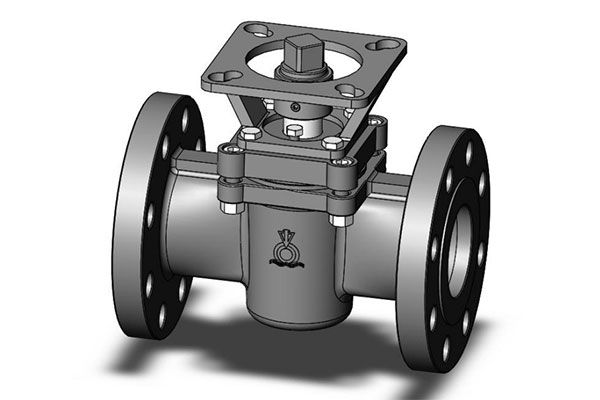

钛旋塞阀
钛旋塞阀

工作原理: 关闭件成柱塞形的旋塞阀,通过成 90°的旋转使闪塞上的通道口与阀 体上的通道口相通或分开,实现开启或关闭的一种阀门,阀塞的形状可成圆柱型或圆锥型。

型号:C303

商家:旦宇科技江苏有限公司

1006        0
详细介绍

产品简介:

1、工作原理:

关闭件成柱塞形的旋塞阀,通过成 90°的旋转使闪塞上的通道口与阀 体上的通道口相通或分开,实现开启或关闭的一种阀门,阀塞的形状可成圆柱型或圆锥型。

2、技术指标与参数:

技术指标:

 强度性能——具有出色的刚度性能,公称压力可达到 Class900

 密封性能——达到零泄漏  流动性能——无空腔,无死角,当旋塞旋转时,唇边提供了一个自清 洗的作用,能除去积垢和污物,使流体通过阀门时更流畅  动作性能——操作简单,调节方便

 启闭力和启闭力矩——用手柄操作时,用于阀门的启闭力不大于 350N

 耐腐蚀性能——阀体、旋塞等与液体介质接触部件采用钛金属材料, 阀体与旋塞之间加装聚四氟乙稀衬套(PTFE),钛材能有效降低腐蚀性很强的液体介质对阀体和旋塞的侵蚀损坏

 驱动方式——手柄式驱动、气动执行机构驱动、电动执行机构驱动

参数:

 适用温度——-40~280℃

 公称直径——DN15~DN200

 公称压力——Class150~900

3、选型原则:

A/满足使用性能——旋塞阀经济、灵活、紧凑的流体处理系统使旋塞 阀有双向流动,操作简单,份量轻,紧凑和多通道设计等特点,这些特点都 有利于改善系统的设计; 钛材料旋塞阀是一款独特的严酷工况控制阀,专门设计用于最为恶劣的侵蚀、腐蚀、磨蚀工况,尤其在碳酸钙浆液、含锌粉 末硫酸、磷酸浆液、纯碱及化工行业上广泛应用B/良好的工艺性——阀体根据规格型号采用钛材料整体铸造而成,铸 造通过先进的铸造工艺方法,具备足够的强度和刚度等机械性能;钛材料旋 塞经数控机床加工而成,就材料本身而言,具备足够的强度和刚度等机械性 能;旋塞阀结构,在阀体与旋塞之间,选用优质、长寿的防内漏密封,聚四 氟乙稀衬套将旋塞完全的包覆,衬套提供了大面积的环绕密封面,使旋塞在 开启、关闭或旋转时都能保证有良好的密封,这是任何球阀或闸阀都不能达 到的密封效果;另外衬套紧紧地扣在阀体内,高压密封棱、顶部和底部的止 位及 360 唇边都保护了衬套的固定;阀体无死角,流体不会积聚,也不会造 成对工艺过程的污染,这种无死角的设计也可防止堵塞。

C/良好的经济性——实际应用证明,用旋塞阀替代球阀和闸阀后,生产成本急剧下降,使用钛材料制作的旋塞阀,更好应对介质腐蚀、侵蚀现象, 较长的使用寿命使用户获得长期低成本运行

4、设备结构:


应用案例:

广西南国铜业有限公司-旋塞阀(C303 DN40-100 1.6Mpa)

开封平煤新型碳材料有限公司-旋塞阀(C303 DN150 1.6Mpa)

广西中伟新能源科技有限公司(2 万吨(金属量)硫酸镍蒸发系统)- 旋塞阀(C303 DN25-100 1.6Mpa)

德阳市钠瑞科技有限责任公司(10 万吨/年硫酸钠蒸发结晶项目)-旋 塞阀(C303 DN25-65 1.6Mpa)
