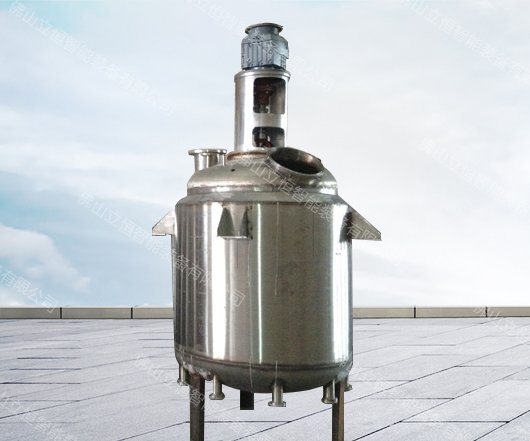

不锈钢反应釜
产品概述:不锈钢反应釜是现在常见的化工生产设备之一,别称有反应罐、搅拌釜、反应锅。它通过搅拌、加热或冷却对多种物料进行分散混合,从而进行反应聚合,其结构组成有传动装置、搅拌装置、加热装置、冷却装置、密封装置、釜体等组成,因为其实用效果明显、操作方便、可按要求定制。
不锈钢反应釜设计、选型流程:
1.确定不锈钢反应釜操作方式,根据工艺流程的特点,确定不锈钢反应釜是连续操作还是间歇操作。
2.汇总设计基础数据工艺计算依据如生产能力、反应时间、温度、装料系数、物料膨胀比、投料比、转化率、投料变化情况以及物料和反应产物的物性数据、化学性质等。
3.计算不锈钢反应釜体积.
4.确定不锈钢反应釜设计(选用)体积和台数。
5.如系非标设备的不锈钢反应釜,则还要决定长径比以后再校算,但可以初步确定为一个尺寸,即将直径确定为一个国家规定的容器系列尺寸。
6.不锈钢反应釜直径和筒体高度、封头确定。
7.传热面积计算和校核。
8.搅拌器设计。
9.管口和开孔设计。
10.画出反应釜设计草图(条件图)。
11.通常反应釜还配备储罐,冷凝器等设备配套使用通常反应釜还配备储罐,冷凝器等设备配套使用。
技术参数:
设备材质:SUS304不锈钢、sus316不锈钢、Q235-B碳钢、搪瓷、等(根据物料特性选择材质)
设备功率:1.1KW-160KW
密封形式:双端面机械密封、单端面机械密封、盘根密封等(可非标定制)
设备容积:50L、100L、200L、300L、500L、1000L、2000L、3000L、4000L、5000L、6000L-30000L(可非标定制)
加热方式:电加热、蒸汽加热、夹套循环加热等
设备形式:外盘管、夹套、内盘管等(可非标定制)
冷却方式:自然冷却,水冷,等
放料方式:球阀,下展式放料阀(可非标定制)
