单台面光纤激光切割机

单台面光纤激光切割机

394
规格/型号：YCLF3015D系列
品牌：宇昌激光
应用领域：选矿设备
产地：湖北 - 武汉
厂家/供应商：武汉宇昌激光科技有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-06-07
级别：待认证

单台面光纤激光切割机说明介绍

一、机床描述

光纤激光切割机是集光、机、电一体化的激光加工设备，它采用激光技术及计算机控制技术和高性能的数控激光电源系统，能快速高效地加工各种规格的金属板材。

YCLF3015D-1000W光纤激光切割机为3000mm×1500mm幅面的激光切割机，加工迅速，切缝小，且热效应小，尤其适合金属薄板加工。

幅面大小选择：3000*1500mm,4000*1500mm,4000*2000mm,6000*1500mm

二、设备组成：

1、激光器：

Raycus-500W/750W/1000W光纤激光器

（1）激光输出功率： 1000/1500/2000W

（2）激光波长：1070nm

（3）输出能量调节： 10%-100%

（4）输入功率：小于2KW

（5）工作温度15-35°C

2、光纤专用激光切割头：

采用瑞士进口的光纤专用切割头，配有专业QBH光纤输出接口，进口光学镜片，高度密封的精确焦点调整方式，高速电容传感切割间距*低0.1mm,提高切割性能并减少气体消耗。

3、机床系统：

采用移动式龙门结构，横梁、床身整体加工，设备精度高、刚性好，运行平稳。

机床底座：采用优质管材焊接而成的框架结构，经过专业的焊接、二次时效处理、大型龙门铣床精密加工，这些设计和加工手段确保机床具有优良的抗震性、高刚性和稳定性。

机床台面：钢结构锯齿工作台上有气动顶料装置和气动夹料装置的，气动顶料装置方便切割板材的上下以减低工作强度，气动夹料装置使切割板材固定以保证薄板切割精度。

排渣系统：床身下部装有落料收集器，能清除生产过程中的废料及收集小的零件。

除尘系统：工作台采用吸尘设计，用于清除生产过程中粉尘、废气等物质。

4、传动系统：采用龙门双驱结构，高阻尼床身，刚性好，能承受较高的速度及加速度。采用进口交流伺服系统及驱动系统，进口齿条传动，直线导轨导向，保证设备的高速度、高精度、高可靠性。

5、控制系统

光纤激光切割系统，包含激光切割工艺处理、常用排样功能和激光加工控制。主要功能包括图形处理，参数设置，自定义切割过程编辑，排样，路径规划，模拟，以及切割加工控制。支持随速功率调节，可设置单独的引入引出线速度。具有的材料工艺库功能，允许将全部工艺参数保存以供相同材料再次使用。

6、红光指示系统

以同轴红光作为指示源，使光学系统的调整更加简便，工作点的指示定位更加精准。

7、冷却系统

采用专业水冷系统，制冷机组的温度以数字表显示，水温超过规定温度时制冷机组将自动制冷，水温低于规定温度时制冷机组将自动停止制冷。

8、机床抽风除尘装置

双路1.1KW离心风机抽除切割粉尘保持良好的工作环境，减少粉尘对人员和设备的伤害。

三、技术参数

激光输出功率

 1000W/1500W/2000W
激光波长

 1070 nm
激光介质

 YVO4
光束质量
*小线宽

 ≤0.15mm
**空程速度

 50m/min
X轴**行程

 3000mm
Y轴**行程

 1500mm
Z轴**行程

 120mm
**切割范围（XY轴）

 3000mm×1500 mm
工作台轴向定位精度

 ≤±0.05㎜/m
工作台重复定位精度

 ≤±0.03㎜/m
**碳钢切割厚度

 10mm （优质切割厚度范围0.5--5mm）
**不锈钢切割厚度

 6 mm （优质切割厚度范围0.5--4mm）
供电要求

 380V/50HZ


四、设备使用的必备条件和要求

用户应为设备提供良好的使用环境：如设备安置场地平整，无强震动，环境干燥清洁，相对无尘，设备使用环境温度5-35°C。提供工作电力配置： 三相五线供电380V/50HZ；自备空压机（排气量大于0.6立方米/min， 压力大于0.8Mpa且小于1.25Mpa）、氧气、氮气以及冷却用蒸馏水20升。

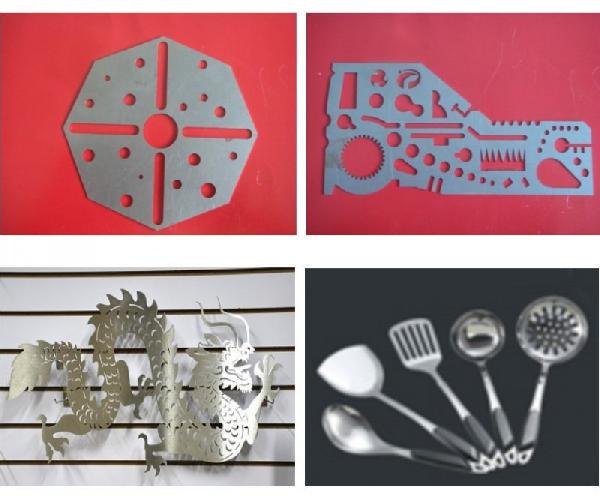

五、切割样品展示：
