规格/型号：SZF-525-4P型直线振动筛

品牌：艾瑞达

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：河南艾瑞达机械设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-05-21

级别：待认证

SZF-525-4P说明介绍

一、工作原理

SZF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074―5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。

二、工作特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

三、主要适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

四、型号说明

D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机

525----------------------------------筛面尺寸（500mm宽x2500mm长)

4-------------------------------------4层(四层筛网五个出料口)

P-------------------------------------（普碳钢）钢板材质

五、筛分原理

物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒.

六、主要技术参数和外形尺寸：

SZF-525-4P型直线振动筛

型号	SZF-520	SZF-525	SZF-530	SZF-1020	SZF-1025	SZF-1030
公称尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
物料粒度(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
振次(次/分)	960	960	960	960	960	960
筛面倾角	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°
振幅	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5
层数	1--6	1--6	1--6	1--6	1--6	1--6
功率(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1.5)

七、结构说明

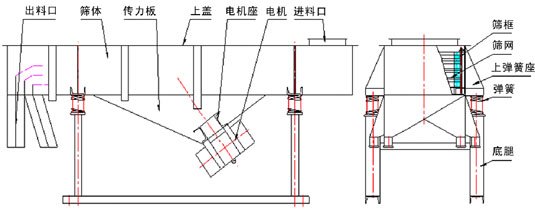

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

八、安装调试与使用

该设备应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线.。

注意：设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后，应按以下要求检查：

1、检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有硬性连接或接触。

3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到佳的筛分效果。

6、设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。
