甩锤磨多功能（连体或分体）粉体机说明
一、 结构及工作原理
1、离心区域：装在主机上部的主轴上的离心甩轮在离心力的作用下高速将物料甩出，产生‘石打石’‘石打铁’（物料打桶壁衬板）现象，从而将物料击碎。
2、锤磨区域：主机上部为高速动力装有离心甩轮和上下四层锤架，装有不同形状的锤头和衬板，一三层T字型锤头和‘弧形衬板，二四层‘1’字型锤头和‘7’字型衬板。物料从离心区域掉落在腔锤磨区域内，经高速旋转的不同锤头和衬板的锤击和锤磨的作用下，可以将物料50%的量加工到细度负80目以上，还有50%为正80目以上流入磨粉机研磨区域内。
3、碾辊磨区域：主机腔内下部为低速研磨动力，支撑在梅花架上的多个磨辊装置绕中心轴旋转磨辊在离心力的作用下向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊轴自传。锤磨区掉下正80目以上的物料在研磨区域内，经磨辊和磨环碾压后成为负80目至2000目（或你需要的目数）的被吸走，正80目再次被旋转的铲刀扬起的物料被抛向磨辊与磨环之间，经磨辊的滚碾磨达到更加粉碎和研磨更细的作用。
4、分选区域：经过主机锤磨研磨后的粉末被风机的气流吹到分析机（或选粉机）下方管道，在分析机（选粉机）及风机的吸力和推力状态下进行筛分，如果主机上下部配相适应的甩锤磨机和磨粉机及分析机，。出来的全部是成品。假如有过粗的回料进分析机或选粉机底部再次落入主机腔内锤磨和研磨从而可以将物料循环研磨成粉。
5、除尘区域：在风机的出风口上部装
除尘器支管，可以将余风和灰尘除掉，达到环保的目的。
二、 用途
1、本机可生产80—600目之间的各种细度产品。
2、多功能粉体机不同型号生产负80目以上日产量在6—300吨，其产量是同型号磨粉机产量的一倍以上。
3、本机粉磨玻璃、橡胶、农药、油漆、磷肥、造纸等化工行业中硬度在莫氏七级以下，湿度在6%以下非易燃、易爆的物料，例如：滑石、重晶石、方解石、石灰石、锰矿石、铁矿石、铬矿石、石英石、石膏、膨润土等。
4、本机可将15公分以内的粗料加工成你所需要的细度的产品80—600目，比磨粉机下料粒度（8mm以下）增大很多，但流入磨粉机腔内的粒度比8mm小很多，所以磨粉机加工起来比较轻松，也就保证磨粉机产量大的可能性，即起到了锤破作用又起到了磨粉机作用。
三、 优特点
1、本组合机产量高，是同型号（磨粉机、球磨机）等机型产量的一倍以上。
2、本机维修方便：拆装锤头和衬板10分钟/个.块内完成，而且可以分区域维修。
3、本机除尘器性能好，环境污染较小。
4、本机在生产中只要配置合适，调控合理，基本没有产品回料出现。
5、本机主机上半部分可以加工较粗物料的产品，即150mm以内的产品即可通过上下主机后变成粉末，是磨粉机、雷蒙机做不到粗料加工的工作，但本机可以完成。
6、本机可以利用变频器控制风机的风量大小，从而控制细度大小。
7、本机使用离心甩盘，使物料‘石打石’节约耐磨件成本。
8、本机大部分使用的是合金钢分体锤头，可以四面使用，锤柄不换。

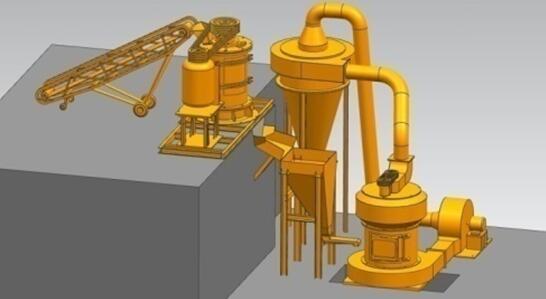

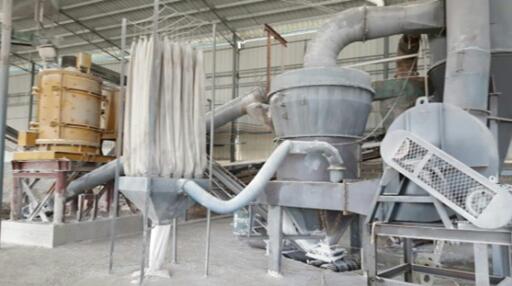

9、本组合生产线如果分体使用，可以在不同地段和不同时间分体单独使用，加工不同粒度的产品。可加工沙粒，也可以加工粉末，并且可以利用分析机分析其它物料和分离除尘器另做除尘使用，如果甩锤磨机和磨粉机连体，连体也可以快速分隔和分体。不管是连体或分体都可拆开分体使用，而且拆装简单、方便。
10、 本机是成套设备：适应产量高、细度变化大、环境保护要求严的单位和客户使用。
11、本机耐磨件可以全部使用合金钢便于物料磁选，可以达到物料除铁的作用，保证产品质量。但通常使用的磨粉机耐磨件是锰钢，不能磁选，物料中有可能含铁从而不能保证需要去铁的产品质量。
参数
规格型号（mm）
| 甩锤机功率（kw）
| 磨粉机功率（kw）
| 风机功率（kw）
| 选粉机功率（kw）
| 成品粒度（mm）
| 处理能力80-600目（t/h）
|
750
| 37--55
| 4R-37-6
| 18.5-6
| 2.2-6
| 0.2-0.045
| 4-10
|
1000
| 55-75
| 4R-37-6
| 22-6
| 3.5-6
| 0.2-0.045
| 6-10
|
1250
| 90-110
| 5R-90-6
| 55-6
| 4-6
| 0.2-0.045
| 8-15
|
1500
| 110-132
| 5R-90-6
| 55-6
| 5.5-6
| 0.2-0.045
| 10-20
|
1750
| 132-160
| 6R-132-6
| 75—6
| 7.5—6
| 0.2-0.045
| 15-30
|
