本发明涉及土壤治理相关设备领域，具体是一种异位污染土壤修复治理装置。
背景技术：
目前，我国土壤污染的总体形势严峻，部分地区土壤污染严重，在重污染企业或工业密集区、工矿开采区及周边地区、城市和城郊地区出现了土壤重污染区和高风险区。土壤污染类型多样，呈现出新老污染物并存、无机有机复合污染的局面。土壤污染途径多,原因复杂，控制难度大。土壤污染问题成为影响群众身体健康和社会稳定的重要因素。
受污染的土壤需要采用土壤修复技术进行治理，确保其满足人体健康的需求。土壤修复技术主要是指利用物理、化学和生物的方法通过转移、吸收、降解和转化等方式使土壤中的污染物的浓度降低到可接受水平，或将有毒有害的污染物转化为无害的物质。其按修复场地可分为原位污染土壤修复和异位污染修复。异位污染土壤修复常用的成熟技术包括异位化学氧化修复、异位化学还原修复、异位固化稳定化修复等，一般来讲，这些技术通常需要对污染土壤进行破碎，将大块的土壤达到较小的粒径，然后与药剂充分混合，达到土壤修复处理的目的。
目前，部分异位污染土壤修复在进行破碎、混合处理时往往采用单机破碎、单机混合和人工加药的方式，未形成统一的自动化系统，因而投入较多的人力物力。另外，由于药剂和污染土壤的混合不均匀可能导致修复效率低等问题，同时，分开作业可能需要采取更多的二次污染防护措施。
技术实现要素：
本发明的目的在于提供一种异位污染土壤修复治理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种异位污染土壤修复治理装置，包括安装座，所述安装座上端两侧连接有伸缩缸，伸缩缸上端连接有伸缩柱，伸缩柱上端连接有支撑座，支撑座上端两侧连接有支撑架，支撑架上端中部连接有固定块，所述2个固定块之间连接有修复滚筒，所述支撑座上端中部连接有驱动电机，驱动电机右端连接有驱动轴，驱动轴左侧中部连接有主动齿轮，所述驱动轴右端连接有主动带轮，主动带轮上端通过皮带连接有从动带轮，从动带轮左端中部连接有旋转轴，旋转轴左端连接有轴承外圈，轴承外圈内侧设有滚珠，滚珠内侧设有轴承内圈，轴承内圈中部连接有进药管。
作为本发明进一步的方案：所述安装座下端中部均匀设有安装孔。
作为本发明进一步的方案：所述支撑座与安装座两端之间连接有导向装置，导向装置包括导向筒，导向筒内部设有导向柱，导向柱下端连接有伸缩弹簧。
作为本发明进一步的方案：所述旋转轴外侧间隔均匀连接有喷药管和粉碎叶，所述旋转轴为中空结构，并且与喷药管互相连通。
作为本发明进一步的方案：所述轴承外圈与轴承内圈左侧连接有轴承密封盖。
作为本发明进一步的方案：所述修复滚筒上端连接有进出土口，进出土口上端连接有进土密封盖。
作为本发明进一步的方案：所述主动齿轮上端啮合有从动齿轮，所述从动齿轮设于修复滚筒外侧中部。
作为本发明进一步的方案：所述固定块通过旋转轴承连接有支撑架。
作为本发明进一步的方案：所述驱动电机为双转向步进电机。
作为本发明再进一步的方案：所述驱动轴中部连接有限位架，限位架下端连接有支撑座。
与现有技术相比，本发明的有益效果是：
所述一种异位污染土壤修复治理装置，结构合理，设计新颖，通过设有的旋转轴和进药管实现着对污染土壤的高效混合喷药，大大增加着污染土壤的修复效率和修复效果，同时自动化程度高，避免着粉碎和加药分开作业，满足了异位污染土壤修复治理的需要，实用性强。
附图说明
图1为一种异位污染土壤修复治理装置的结构示意图。

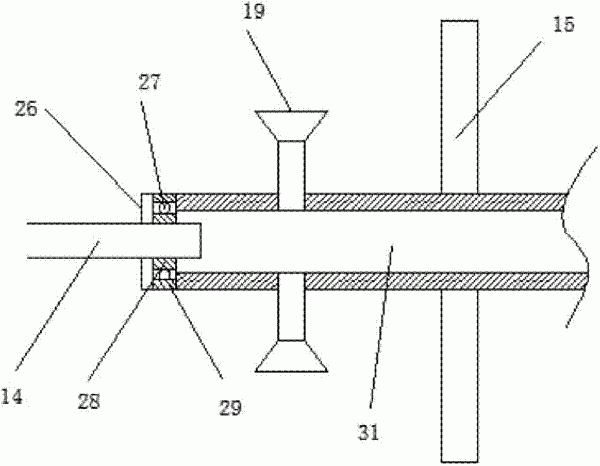

图2为一种异位污染土壤修复治理装置中进药管与旋转轴的连接结构示意图。
图3为一种异位污染土壤修复治理装置中导向装置的结构示意图。
具体实施方式
需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。
在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。
下面将参考附图并结合实施例来详细说明本发明。
参阅图1～3，本发明实施例中，一种异位污染土壤修复治理装置，包括安装座1，所述安装座1下端中部均匀设有安装孔9，用于实现着整个安装座1与地面的固定安装，进而实现着整个装置的安装固定，所述安装座1上端两侧连接有伸缩缸8，伸缩缸8上端连接有伸缩柱4，伸缩柱4上端连接有支撑座2，所述支撑座2与安装座1两端之间连接有导向装置10，用于实现着支撑座2与安装座1之间进行调节高度时，起到导向作用，增加了整个装置的可靠性，导向装置10包括导向筒102，导向筒101内部设有导向柱102，导向柱102下端连接有伸缩弹簧103，所述支撑座2上端两侧连接有支撑架12，支撑架12上端中部连接有固定块13，所述固定块13通过旋转轴承22连接有支撑架12，所述固定块13可以沿着支撑架12进行旋转，所述2个固定块13之间连接有修复滚筒20，所述修复滚筒20上端连接有进出土口17，用于添加污染的土壤以及导出已经修复好的土壤，进出土口17上端连接有进出土密封盖16，所述支撑座2上端中部连接有驱动电机11，所述驱动电机11为双转向步进电机，进而实现着对修复滚筒20的双向转动控制，驱动电机11右端连接有驱动轴5，所述驱动轴5中部连接有限位架3，用于实现着对驱动轴5的限位支撑，避免着驱动轴5在转动过程中发生晃动，限位架3下端连接有支撑座2，驱动轴5左侧中部连接有主动齿轮6，所述主动齿轮6上端啮合有从动齿轮7，所述从动齿轮7设于修复滚筒20外侧中部，所述驱动轴5右端连接有主动带轮25，主动带轮25上端通过皮带连接有从动带轮23，从动带轮23左端中部连接有旋转轴21，所述旋转轴21外侧间隔均匀连接有喷药管19和粉碎叶15，所述旋转轴21为中空结构，并且与喷药管19互相连通，从而与进药管14进行连通，进而将进药管14中的药物引入到喷药管15中进行喷药，旋转轴21左端连接有轴承外圈29，轴承外圈29内侧设有滚珠27，滚珠27内侧设有轴承内圈28，所述轴承外圈29与轴承内圈28左侧连接有轴承密封盖26，用于实现着进药管14与旋转轴21之间的密封，避免着药液的泄露，所述轴承内圈28中部连接有进药管14。
所述一种异位污染土壤修复治理装置，使用时，通过进出土口17将待修复的污染土壤放于修复滚筒20中，然后启动驱动电机11，驱动电机11带动着驱动轴5进行转动，一方面通过主动齿轮6与从动齿轮7的作用带动着修复滚筒20进行转动，另一方面通过主动带轮25和从动带轮23的作用使得旋转轴21进行转动，从而通过粉碎叶15与修复滚筒20的作用实现着对污染土壤的粉碎混合，在此过程中，喷药管19不断对土壤进行喷药修复，大大增加了药剂与土壤之间的混合效果，待土壤修复结束后，通过控制驱动电机11使得进出土口17位于修复滚筒20下端，然后通过伸缩缸8和伸缩柱4的作用，使得修复滚筒20往左倾斜，进而使得修复好的土壤从进出土口17中倒出，实现着整个污染土壤的修复过程，操作简单，可靠性高。本发明，结构合理，设计新颖，通过设有的旋转轴21和进药管14实现着对污染土壤的高效混合喷药，大大增加着污染土壤的修复效率和修复效果，同时自动化程度高，避免着粉碎和加药分开作业，满足了异位污染土壤修复治理的需要，实用性强。
以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
技术特征：
技术总结
本发明公开了一种异位污染土壤修复治理装置，包括安装座，安装座上端两侧连接有伸缩缸，伸缩缸上端连接有伸缩柱，伸缩柱上端连接有支撑座，支撑座上端两侧连接有支撑架，支撑架上端中部连接有固定块，2个固定块之间连接有修复滚筒，支撑座上端中部连接有驱动电机，驱动电机右端连接有驱动轴，驱动轴左侧中部连接有主动齿轮，驱动轴右端连接有主动带轮，主动带轮上端通过皮带连接有从动带轮，从动带轮左端中部连接有旋转轴，旋转轴左端连接有轴承外圈，轴承外圈内侧设有滚珠，滚珠内侧设有轴承内圈。本发明，实现着对污染土壤的高效混合喷药，增加着污染土壤的修复效率和修复效果，满足了异位污染土壤修复治理的需要。
